Розетки приборно-кабельные прямые СР-50-183ФВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Соединители радиочастотные коаксиальные СР-50-183ФВ устойчивы к воздействию спецфакторов.
Марка присоединяемого кабеля: РК50-9-23; РК50-9-23С.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.007ТУ.

Основные технические и эксплуатационные характеристики соединителей радиочастотных СР-50-183ФВ:
● Размер основного соединения: ...... М18х1;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 10,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 1000 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро;
● Материал контакта: ...... бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

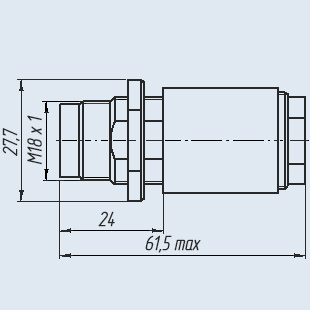

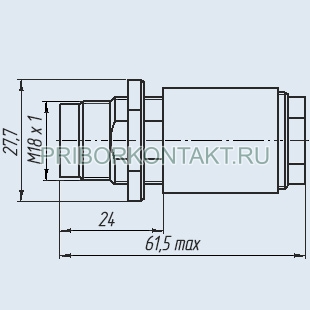

● Габариты (длина/ширина/высота): ...... 61,5/27,7/27,7 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 125,0 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-50-183ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
183 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Розетка СР-50-183ФВ ВР0.364.007ТУ.
