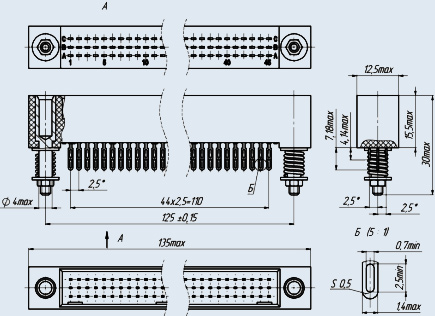

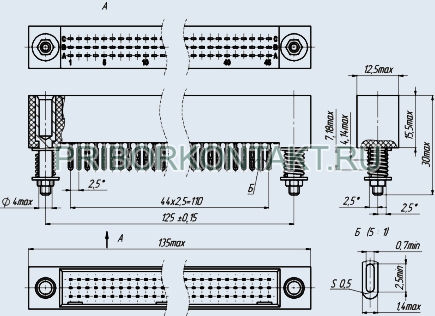

СНО59-135/135х13В-19-1-В

СНО59-135/135х13В-19-1-В
Соединители СНО59-135/135х13В-19-1-В электрические низкочастотные прямоугольные для объемного межблочного монтажа врубного сочленения.
Применяются для соединения и разъединения электрических цепей в наземном оборудовании авиационного обеспечения, в кораблестроении и вычислительной технике.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 150 В и силе тока до 1,8А.
Изготавливается пять типономиналов соединителей, которые получаются на изоляторе одного типономинала с максимальным числом контактов 135.
Различное число контактов достигается путем соответствующего их набора.
Соединители типа CHО59 предназначены для межблочного монтажа.
Соединители состоят из приборной или межблочной вилки.
Материал покрытия контактов - серебро, золото.
Метод монтажа - пайка.
Соединители СНО59 предназначены для внутреннего монтажа изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» СЦНК.434410.037ТУ;
- приёмка «5» бР0.364.021ТУ.

Гарантийный срок хранения соединителей СНО59 - 15 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей СНО59:

Общие характеристики соединителей СНО59:
Тип соединителя:	прямоугольный, низкочастотный, для объемного межблочного монтажа
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	для межблочного монтажа
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНО59:
Общее количество контактов:	46, 69, 90, 113, 135
Сопротивление контактов, не более, Ом:	0,01
Рабочий ток на контакт, А:	1,8
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....200 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, кПа:	500
Рабочая температура окружающей среды, °C:	от -60 до +70
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
