Соединители РПС1-М-7Г

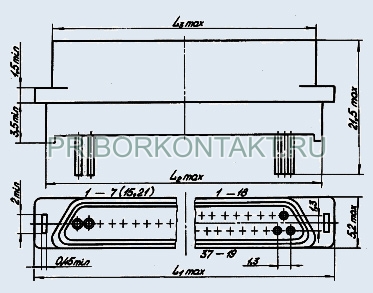

Соединители РПС1-М-7Г электрические низкочастотные прямоугольные субминиатюрные для объёмного и печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 150 В.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители РПС1-М состоят из двух сочленяющихся частей: вилки и розетки, изготовляется 16 типономиналов.
Покрытие рабочих (контактных) частей контактов - золотое или серебряное.
Метод монтажа - пайка.
Обеспечивают работоспособность при взаимном сочленении с соединителями РПС1 выпускаемыми по ОЮ0.364.044ТУ и имеют в отличие от РПС1 улучшенные технические параметры.
Соединители РПС1-М предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ2.1» в соответствии с требованиями ГОСТ РВ 20.39.414.1.

Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ЦСНК.430421.010ТУ;
- приёмка «9» ЦСНК.430421.010ТУ, ЦСНК.430421.015ТУ.

Гарантийный срок хранения соединителей РПС1-М - 25 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 200000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РПС1-М-7Г-С
РПС1 - тип соединителя;
7 - количество контактов;
М - модернизированные;
Тип контакта:
- Ш – штыревой (вилка),
- Шд – штыревой с удлинённым хвостовиком (вилка),
- Г – гнездовой (розетка),
- Гд – гнездовой с удлинённым хвостовиком (розетка);
- С - Дополнительное обозначениетолько для соединителей с серебряным покрытием контактов.
