ГРПП-72ШМ вилка

ГРПП-72ШМ вилка

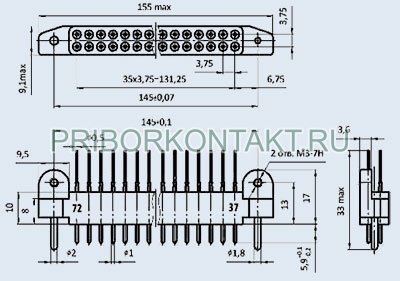

Соединители ГРПП-72ШМ электрические низкочастотные низковольтные прямоугольные с гиперболоидными контактами для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 50 В (амплитудное значение) и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общепромышленного назначения.
Соединители ГРПП-72 состоят из двух частей: вилки и розетки.
Сочленение соединителей: врубное.
Вид покрытия контактов - серебро.
Шаг между контактами - 3,75 мм.
Соединители ГРПП-72 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ЦСНК.430421.024ТУ.

Гарантийный срок хранения соединителей ГРПП-72 - 25 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ГРПП-72ШМ
ГРПП - соединитель прямоугольный с гиперболоидными гнездами для печатного монтажа;
72 - количество контактов;
Ш -тип контакта: Ш - штыревой; Г - гнездовой;
М - конструктивное исполнение: М - закрепление контактов обжатием обоймы, для печатного монтажа; МО - закрепление контактов обжатием обоймы, для объемного монтажа или для печатного монтажа с подсоединением к плате при помощи перемычек; отсутствие буквы - закрепление контактов методом заливки компаундом, для печатного монтажа.

Основные технические характеристики соединителей ГРПП-72:

Общие характеристики соединителей ГРПП-72:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	В по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Конструктивное исполнение:	закрепление контактов обжатием обоймы; закрепление контактов обжатием обоймы с подсоединением к плате при помощи перемычек; закрепление контактов методом заливки компаундом.
Покрытие контактов:	серебро
Монтаж:	внутренний
Технические параметры соединителей ГРПП-72:
Общее количество контактов:	72
Сопротивление контактов, не более, МОм:	20
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	50
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	3
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	2,3x10-4 (170)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +95
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
