ОНП-ЖИ-8-42/46х8-Р23-5-В

ОНП-ЖИ-8-42/46х8-Р23-5В
Соединители ОНП-ЖИ-8-42/46х8-Р23-5В электрические низкочастотные прямоугольные для объёмного и печатного монтажа под ленточные провода и кабели.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общепромышленного и специального назначения.
Соединители неэкранированные (ОНП-ЖИ-8) и экранированные (ОНП-ЖИ-8Э) состоят из кабельной вилки и приборной розетки.
Вилка изготавливается с прямым кожухом, розетка без кожуха.
Покрытие контактов: серебро, золото.
Взаимосочленяемы с соединителями ОНП-ЖИ-8 выпускаемые по НЩ0.364.021ТУ и с соединителями СНП339 по ЦСКН.430421.004ТУ.
Соединители ОНП-ЖИ-8 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.124ТУ;
- приёмка «5» АСЛР.434410.023ТУ;
- приёмка «7» АСЛР.434410.023ТУ, П0.070.052;
- приёмка «9» НКЦС.434410.901ТУ.

Гарантийный срок хранения соединителей ОНП-ЖИ-8 - 25 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ОНП-ЖИ-8-42/46х8-Р23-5В
ОНП-ЖИ-8 - тип соединителя;
42 - количество контактов;

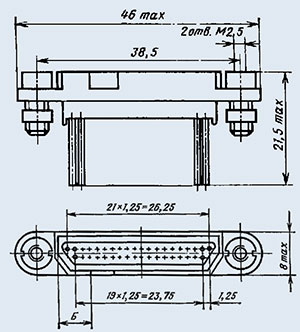

46х8 - условный размер (длина и ширина);
Р - вид контактов: В - вилка, Р - розетка;
23 - конструктивное исполнение:
- 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
- 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
- 38 - вилка кабельная;
5 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей ОНП-ЖИ-8:

Общие характеристики соединителей ОНП-ЖИ-8:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, под ленточные провода и кабели
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка, розетка
Поляризация корпуса:	шпоночная
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	врубное
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ОНП-ЖИ-8:
Общее количество контактов:	21, 42, 52, 54, 76
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Суммарный ток на соединитель, А:	21....60,8
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Емкость между любыми контактами, не более, пФ:	2
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
