Соединители РГ1Н-3-4К

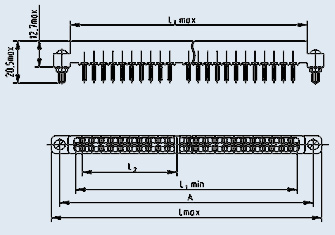

Соединители РГ1Н-3-4К - розетки низкочастотные прямоугольные для непосредственного соединения с печатной платой.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители РГ1Н-3 состоят из приборных розеток.
Ответная часть розетки - печатная плата.
Соединители (розетки) имеют контакты с хвостовиками под пайку в отверстия печатной платы.
Вид покрытия рабочей поверхности контактов - сплавом серебро-сурьма, олово-висмут или золото.
Соединители РГ1Н-3 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НЩ0.364.069ТУ;
- приёмка «5» ОЮ0.364.011ТУ;
- приёмка «9» ОЮ0.364.011ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей РГ1Н-3 - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РГ1Н-3-5КА
Р - соединитель прямоугольный;
Г - вид соединителя: Г - гнездо;
1 - часть соединителя: 1 - приборная часть;
Н - низкочастотный;
3 - принадлежность розетки к данным ТУ
5 - количество контактов:
- 1 - 30 контактов,
- 2 - 10 контактов,
- 3 - 14 контактов,
- 4 - 22 контакта,
- 5 - 44 контакта,
- 6 - 56 контактов.
К - наличие крепежа;
А - покрытие контактов: А - золотом, без буквы А - серебром, О - олово-висмутом.

Основные технические характеристики соединителей РГ1Н-3:

Общие характеристики соединителей РГ1Н-3:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный для печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	гнездовой контакт (розетка)
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	розетка для печатного монтажа
Покрытие контактов:	серебро-сурьма, олово-висмут, золото
Способ монтажа проводов:	пайкой
Монтаж:	внутренний
Технические параметры соединителей РГ1Н-3:
Общее количество контактов:	10, 14, 22, 30, 44, 56
Сопротивление контактов, не более, МОм:	20
Рабочий ток на контакт, А:	2
Максимальное рабочее напряжение, В:	150; 280
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	10000
Электрическая прочность изоляции, В:	850
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Атмосферное пониженное давление, мм рт.ст.:	1x10-6
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	5000
Срок сохраняемости, лет:	15
