Соединители ГРПМ9-18ГС2-В

Соединители ГРПМ9-18ГС2-В электрические низкочастотные прямоугольные малогабаритные с гиперболоидными контактами для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального назначения.

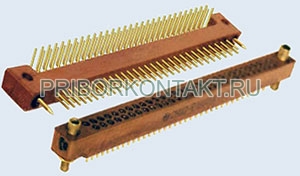

Соединители ГРПМ9 состоят из вилки и розетки с шагом между контактами 3,75 мм.
Покрытие контактов - золото, серебро.
Соединители ГРПМ9 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП».
Технические условия:
- приёмка «5» Ке0.364.009ТУ.

Гарантийный срок хранения соединителей ГРПМ9 - 25 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
ГРПМ9-18ГС2-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами;
9 - порядковый номер разработки;
18 - количество контактов;
Г - тип контакта : Ш - штыревой, Г - гнездовой;
С - конструктивное исполнение: У - вилка с угловым выводом для печатного монтажа; П - розетка с прямым выводом для печатного монтажа (без гребенки); С - розетка с прямым выводом для струнного (объемного) монтажа (с гребенкой); Н - вилка с выводами для печатного монтажа внахлест;
М - модернизированный;
2 - покрытие контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81

Основные технические характеристики соединителей ГРПМ9:

Общие характеристики соединителей ГРПМ9:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	вилка с угловым выводом для печатного монтажа, розетка с прямым выводом для печатного монтажа, розетка с прямым выводом с гребенкой, вилка с выводами для печатного монтажа внахлест
Вид сочленения:	врубное
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПМ9:
Общее количество контактов:	14, 18, 30, 31, 42, 52, 62
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток, А:	2
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1200
Емкость между любыми контактами, не более, пФ:	2,5
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....4000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейное ускорение, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
