Соединители ГРПМ3-46Г1П-В

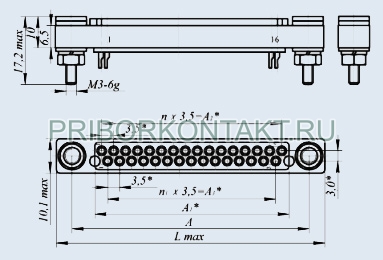

Соединители ГРПМ3-46Г1П-В электрические низкочастотные прямоугольные малогабаритные с гиперболоидными контактами для объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В (амплитудное значение) и силе тока до 2 А.
Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители ГРПМ3 состоят из вилки и розетки.
Выпускаются в трех конструктивных исполнениях:
- с утолщенным хвостовиком;
- с прямым удлиненным хвостовиком;
- с нормальным хвостовиком.
Покрытие контактов - серебро.
Монтаж - пайкой.
Соединители ГРПМ3 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ЦСНК.430421.017ТУ.

Гарантийный срок хранения соединителей ГРПМ3 - 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ГРПМ3-46Г1П-В
ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами для объёмного монтажа;
3 - порядковый номер разработки;
46 - количество контактов;
Г - часть соединителя : Ш - вилка , Г - розетка;
П - конструктивное исполнение хвостовика контактного гнезда: Х - с утолщенным хвостовиком; П - с прямым удлиненным хвостовиком; отсутствие буквы - с нормальным хвостовиком;
1 - конструктивное исполнение: 1 - блочная часть; отсутствие цифры - кабельная часть;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Основные технические характеристики соединителей ГРПМ3:

Общие характеристики соединителей ГРПМ3:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритные для объемного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	с прямым удлиненным хвостовиком, с нормальным хвостовиком, с утолщенным хвостовиком
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПМ3:
Общее количество контактов:	14, 15, 31, 36,(36)24, (36)16, 46, 58, 61
Сопротивление контактов, не более, Ом:	0,008
Рабочий ток на контакт, А:	0,5; 1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	20000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	3
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
