РШ3П-3Ш2Т-В

РШ3П-3Ш2Т-В

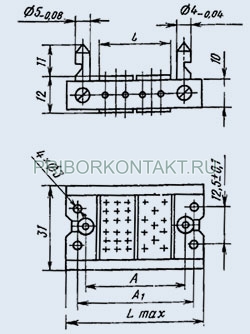

Соединители РШ3П-3Ш2Т-В электрические прямоугольные наборные комбинированные врубные или самозапирающиеся.
Применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры.
Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Соединители состоят из двух частей: наборной вилки (РШ) или наборной розетки (РГ).
Вилки и розетки изготавливается без кожуха, с прямым кожухом, с угловым кожухом.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты.
Устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители типа РШ предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП».
Технические условия:
- ОСТ В 11 0121-91,
- ОЮ0.364.008ТУ,
- НЩ0.364.008ТУ.

Гарантийный срок хранения соединителей РШ - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РШ3П-3Ш2Т-В
Р - тип соединителя;
Ш - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо);
3 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11);
КП - конструктивная разновидность корпуса:
- П - приборный без кожуха (вилка),
- ПКП - приборно-кабельный с кожухом прямым (вилка),
- ПКУ - приборно-кабельный с кожухом угловым (вилка),
- КП - кабельный с кожухом прямым (розетка),
- КУ - кабельный с кожухом угловым (розетка),
- Б - блочный без кожуха (вилка, розетка),
- БКП - блочный с кожухом прямым (розетка),
- БКУ - блочный с кожухом угловым (розетка);
- 3Ш2Т - условное обозначение типовых колодок, набираемых в корпус;
В - всеклиматическое исполнение.

Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует условное обозначение типовых колодок, набираемых в корпус.

Основные технические характеристики соединителей РГ, РШ:

Общие характеристики соединителей РГ, РШ:
Тип соединителя:	комбинированный, с радиочастотными, низкочастотными и высоковольтными контактами
Условный типоразмер корпуса:	1, 2, 3, 4, 5, 6, 7, 9, 11
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка (штырь), розетка (гнездо)
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом
Вид сочленения:	врубное, самозапирающиеся
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РГ, РШ:
Общее количество контактов в типовой колодке:	2, 3 4, 6, 11, 18
Сопротивление контактов, не более, МОм: - низкочастотные контакты: - радиочастотные контакты:	5 10
Рабочий ток на каждый контакт в зависимости от схемы расположения контактов, А:	2,5, 5, 15, 25
Максимальное напряжение в зависимости от схемы расположения контактов, В:	250, 300, 500, 1000, 3000
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - при максимальном напряжении до 500 В: - при максимальном напряжении свыше 500 В:	5000 10000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 300 (30)
Механический удар, одиночного действия, м/с2 (g):	1500 (150)
Механический удар, многократного действия, м/с2 (g):	1500 (150)
Линейные нагрузки, м/с2 (g):	1000 (100)
Рабочая температура окружающей среды, °C:	от -60 до +70
Атмосферное пониженное рабочее давление, Па (мм рт.ст.):	0,4х103 (3)
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	8
