РП15-10ГВ2-6-В

РП15-10ГВ2-6-В

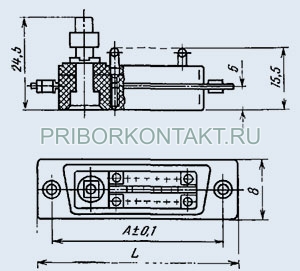

Соединители РП15-10ГВ2-6-В электрические низкочастотные и радиочастотные прямоугольные малогабаритные комбинированные для объемного монтажа.
Применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения.
Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
В зависимости от схемы расположения контактов соединители изготавливаются 10 типономиналов.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
Соединители, изготовленные в соответствии с техническими условиями НКЦС.434410.509ТУ обеспечивают взаимозаменяемость соединителей РП15 по ГЕ0.364160ТУ.
Соединители РП15 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

Категория качества: «ВП».
Технические условия:
- приёмка «5» НКЦС.434410.509ТУ.

Гарантийный срок хранения соединителей РП15 - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РП15-10ГВ111
РП15 - тип соединителя;
10 - количество н.ч. контактов;
Г - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
111 - наличие и количество в.ч контактов;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РП15:

Общие характеристики соединителей РП15:
Тип соединителя:	комбинированный, прямоугольный
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка (штырь), розетка (гнездо)
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	врубное, с винтовым замком
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РП15:
Общее количество контактов:	9, 10, 14, 15, 23, 32, 36, 50
Сопротивление контактов, не более, МОм: - низкочастотных контактов: - высокочастотных контактов:	5 10
Рабочий ток на каждый контакт, А:	5
Максимальное рабочее напряжение, В: - низкочастотных контактов: - высокочастотных контактов:	400 100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов:	5000 1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 500 (50)
Механический удар, одиночного действия, м/с2 (g):	10000 (1000)
Механический удар, многократного действия, м/с2 (g):	1500 (150)
Рабочая температура окружающей среды, °C:	от -60 до +125
Повышенная относительная влажность воздуха при температуре +40°C, %:	98
Атмосферное пониженное рабочее давление, Па (мм рт.ст.):	1,34х10-9 (10-12)
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
