Соединители РПН23-10Г-В

Соединители РПН23-10Г-В электрические низкочастотные и радиочастотные прямоугольные комбинированные наборные для объемного монтажа.
Предназначены для соединения и разъединения низкочастотных и радиочастотных электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.
Конструкция соединителя РПН23 состоит из извлекаемых соединительных модулей, взаимозаменяемых по установочным размерам.

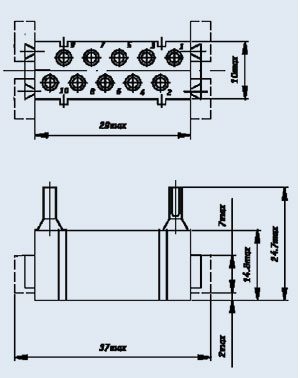

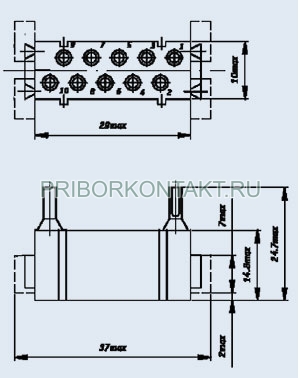

Основной модуль на 10 низкочастотных контактов представляет в корпусе соединитель РПН23-10.
Соединительный модуль на два радиочастотных контакта под кабель РК-75-3-22 и три радиочастотных контакта под кабель РК-75-1-22 представляет соединитель РПН23-5, а соединительный модуль
на три радиочастотных контакта представляет соединитель РПН23-3.
Соединительный модуль на пять радиочастотных контактов по ширине установки соответствует двум размерам 10-контактного низкочастотного модуля или З-контактного радиочастотного модуля.
Из сочетаний указанных модулей можно получить соединители с различным числом контактов.
Покрытие контактов: золото, серебро.
Метод монтажа - пайка.
Соединители РПН23 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП».
Технические условия:
- ОСТ В 11 0121-91;
- ГЕ0.364.230ТУ.

Гарантийный срок хранения соединителей РПН23 - 15 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей РПН23:

Общие характеристики соединителей РПН23:
Тип соединителя:	комбинированный, с радиочастотными и низкочастотными контактами
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка (штырь), розетка (гнездо)
Исполнение монтажной части:	без кожуха
Вид сочленения:	врубное
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РПН23:
Общее количество контактов:	3, 5, 10
Сопротивление контактов, не более, МОм: - низкочастотные контакты: - радиочастотные контакты:	2,5 10
Рабочий ток на каждый контакт в зависимости от схемы расположения контактов, А:	1,6....5
Максимальное рабочее напряжение в зависимости от схемы расположения контактов, В:	145, 355
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов:	5000 1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 300 (30)
Механический удар, одиночного действия, м/с2 (g):	1500 (150)
Механический удар, многократного действия, м/с2 (g):	350 (35)
Линейные нагрузки, м/с2 (g):	500 (50)
Рабочая температура окружающей среды, °C:	от -60 до +100
Атмосферное пониженное рабочее давление, Па (мм рт.ст.):	1,3 (1х10-3)
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
