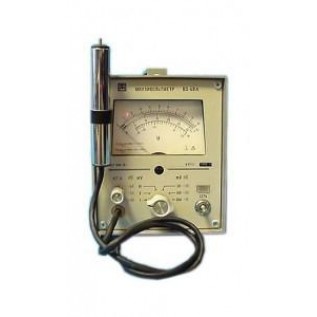

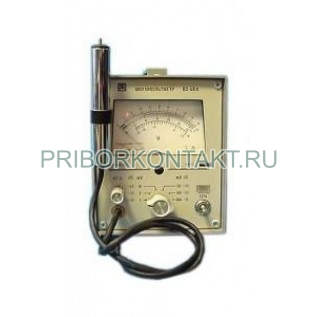

Вольтметр В3-48А

Вольтметр переменного тока среднеквадратического значения В3-48А

В3-48А - измерительный вольтметр для контроля среднеквадратического значения напряжения переменного тока синусоидальной формы. Прибор также выполняет линейное преобразование измеряемого переменного напряжения в постоянное, что удобно при подключении регистрирующей аппаратуры и построении измерительных трактов с DC-выходом.

В документации и маркировке встречаются варианты обозначения: В348А, В-3-48-А, В 3 48 А, b3-48a, В-348А, В 348А, b348a, b-3-48a, b3 48a, b-348a, b348a.

Назначение и области применения

Вольтметр В3-48А применяют в лабораторных и производственных измерениях, при настройке и испытаниях радиоэлектронной аппаратуры, а также в составе стендов контроля, где требуется измерять синусоидальные сигналы в широком диапазоне частот. Наличие линейного преобразования в постоянное напряжение упрощает организацию удаленного контроля и регистрации результатов.

Функции и особенности

• измерение RMS напряжения переменного тока синусоидальной формы;
• линейное преобразование измеряемого переменного напряжения в постоянное напряжение;
• работа в диапазоне частот 10 Гц-50 МГц;
• широкий диапазон измеряемых напряжений от долей милливольта до сотен вольт;
• высокое входное сопротивление на малых диапазонах, полезное при измерениях в высокоомных цепях.

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор рассчитан на работу от сети 220 В, 50 Гц и подходит для стационарного размещения на измерительном рабочем месте. При измерениях в диапазоне 1-300 мВ обеспечиваются нормированные входные параметры 20 МОм и 6 пФ, что помогает минимизировать влияние вольтметра на исследуемую цепь. Основная погрешность задается в процентах от конечного значения выбранного поддиапазона, поэтому для повышения точности целесообразно выбирать диапазон с максимально возможной загрузкой шкалы без перегрузки.

Преимущества применения

• измерение RMS синусоидальных сигналов вплоть до 50 МГц;
• удобное линейное преобразование в постоянное напряжение для регистрации и передачи результата;
• диапазон напряжений 0,3 мВ-300 В закрывает задачи от малосигнальных измерений до контроля повышенных уровней;
• компактные габариты и умеренная масса для приборов лабораторного класса.
