Измерительный комплект BSM 301

Также этот прибор может называться: BSM301, BSM-301, BSM 3O1.

BSM 301 измерительный комплект состоит из:

- селективного транзисторного микровольтметра типа STV 301-2;

- штыревой антенны типа STA 101;

- ферритовой антенны типа FSA 101;

- эквивалента сети типа NNB 101;

- пробников типа ТК 102, ТК 103 с коробкой типа АК 101;

- эквивалента антенны типа ANB 101.

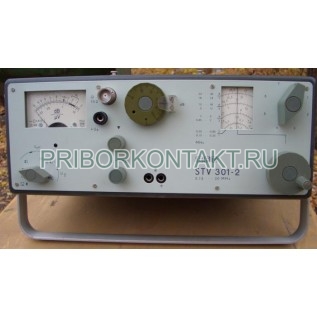

Селективный транзисторный микровольтметр типа STV 301-2 - чувствительный гетеродинный приёмник с выходом на стрелочный прибор и головные телефоны, который измеряет высокочастотные полезные напряжения и напряжения радиопомех.

Сфера применения измерительного комплекта BSM 301:

- измерения напряжений помех радиоприёму у приборов, машин и установок, которые не предназначены для излучения высокочастотной энергии;

- измерения напряжений помех на линиях и антеннах;

- измерения и пеленгация электрических и магнитных составляющих напряжённостей поля помех, которые создаются приборами, машинами и установками;

- измерения полезных напряжённостей поля;

- контроль и регистрация электромагнитных полей при определении диаграммы направленности антенн.

Технические характеристики BSM 301:

Частотный диапазон - 0,15 МГц до 30 МГц.

Промежуточные частоты измерительных комплектов - 110 кГц; 1,7 МГц.

Погрешность установки частоты при температуре окружающего воздуха:

- от -5° С до +50° С - не менее 3%;

- от -30° С до - 5° С - не менее 5%.

Полоса пропускания однократного сигнала - до 5 МГц.

Синусоидальные напряжения BSM 301:

- относительно 1 мкВ- от -3,7 дБ до +90 дБ (от 0,65 мкВ до 30 мВ);

- со сменным делителем 20 дБ - от 16,3 дБ до 110 дБ (от 6,5 мкВ до 300 мВ).

Квазипиковое измерение импульсных напряжений помех для частоты повторения 100 Гц:

- относительно 1 мкВ - от -3,7 дБ до +80 дБ (от 0,65 мкВ до 10 мВ);

- со сменным делителем 20 дБ DGF/dB 8 - от 16,3 дБ до 100 дБ (от 6,5 мкВ до 100 мВ).

Отношение напряжений:

- норма - от 0 дБ до 90 дБ;

- со сменным делителем 20 дБ DGF/dB 8 - от 20 дБ до 110 дБ.

Предел шкалы:

- синусоидальные напряжения - от -16 дБ до +4 дБ;

- импульсные напряжения - от -10 дБ до +4 дБ.

Импульсная характеристика соответственно частотам:

- 10 Гц - (-10±2,5 дБ);

- 20 Гц - (-6,5±2 дБ);

- 100 Гц - 0 дБ;

- 1000 Гц - 4,5±1,5 дБ.

Погрешность измерения синусоидальных напряжений - не более ±4 дБ (дополнительная - не более 0,3 мкВ).

Максимальное входное напряжение BSM 301:

- постоянное - 63 В;

- переменное (при частоте - 400 Гц) - 42 В.

Ширина полосы пропускания:

- норма - 9 кГц±1 кГц;

- на уровне 6 дБ - 3 кГц.

Расстройка для избирательности 60 дБ - не менее 25 кГц.

Стабильность по отношению к нежелательным результатам смещения (ослабление прочих паразитных каналов приёма) - не менее 30 дБ.

Измерительные комплекты BSM 301 имеют ослабление:

- промежуточной частоты - не менее 30 дБ;

- по зеркальному каналу - не менее 20 дБ.

Эффективность экранирования BSM 301 - не менее 20 дБ.

Калибровка напряжения с помощью встроенного импульсного генератора по всему диапазону частот.

Низкочастотный выход для головного телефона - 4 кОм.

Присоединение для дополнительных приборов - 12 В, макс. 5 мА на передней панели.

Предприятие-изготовитель предоставляет гарантию соответствия измерительного комплекта BSM 301 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
