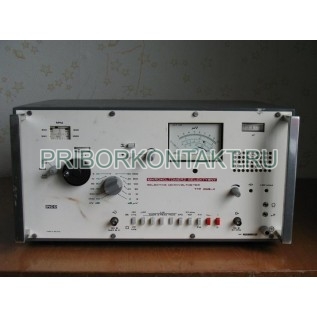

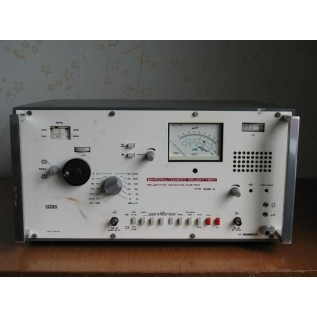

Селективный микровольтметр DMS-4

DMS-4

Селективный микровольтметр DMS-4

Также этот прибор может называться: DMS 4, DMS4, дмс-4, дмс 4, дмс4.

DMS-4 микровольтметр селективный предназначен для измерения синусоидального напряжения в узкой полосе частот.

Микровольтметры DMS-4 способны выделять отдельные гармонические составляющие сигнала сложной формы и определять среднеквадратичное значение их напряжения.

Технические характеристики DMS-4:

Диапазон частот - 300 МГц до 1000 МГц (от 300 МГц до 550 МГц; от 550 Гц до 1000 Гц).

Диапазоны измерений:

- от 0 до 3 мВ; от 0 до 10 мкВ;

- по шкале LIN - от -4 дБ до 10 дБ;

- по шкале LOG - от 0 до 40 дБ.

Полоса пропускания - 120 кГц; 20 кГц.

Входное сопротивление - 50 Ом.

Максимальное входное напряжение - 5 В.

Выходное сопротивление - 50 Ом.

Выходная частота - 2,1 МГц.

Напряжение питания переменного тока - 220 В; 127 В; 115 В.

Частота питания переменного тока - от 48 Гц до 450 Гц.

Потребляемая мощность DMS-4 - 15 В·А.

Напряжение питания постоянного тока - 12 В.

Возможность питания от батарей - 10×1,5 В.

Габаритные размеры - 440×230×350 мм.

Масса - не более 15,84 кг.

Селективные микровольтметры применяют для измерения напряжений основной частоты или одной из гармонических составляющих колебаний сложной формы. Принцип их действия заключается в выделении отдельных гармонических составляющих сигнала или сигнала узкой полосы частот с помощью перестраиваемого полосового фильтра и измерении действующего значения выделенных сигналов.

Предприятие-изготовитель предоставляет гарантию соответствия микровольтметра DMS-4 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
