Прибор для измерения параметров электрического и магнитного поля П5-34

П5-34

Приемник измерительный П5-34

Также этот прибор может называться: П5 34, П534, p5-34, p5 34, p534.

П5-34 приемник измерительный предназначен для измерения мощности слабых синусоидальных и импульсно-модулированных высокочастотных сигналов и в комплекте с измерительными антеннами напряженность поля.

Приемники измерительные П5-34 используются при разработке, регулировке и исследовании радиоаппаратуры.

Технические характеристики П5-34:

Диапазон частот - от 8,24 ГГц до 12,05 ГГц.

Погрешность установки частоты - 0,5%.

Пределы измерения при синусоидальном напряжении - от 10^-12 Вт до 10^-4 Вт.

Полосы пропускания на уровне 3дБ - 1±0,2 МГц и 5±1 МГц.

КСВ входа - не более 2.

Экранировка - 30 дБ.

Погрешность измерения мощности:

- в нормальных условиях - ±2 дБ;

- в рабочих условиях - ±3,7 дБ.

Питание от сети переменного тока:

- частота тока - 50±0,5 Гц;

- напряжение - 220±22 В.

Потребляемая мощность - 110 В·А.

ВЧ тракт - 23×10 мм.

Габаритные размеры П5-34:

- блок ВЧ - 490×215×475 мм;

- измерительный блок - 490×175×475 мм.

Масса - не более 50 кг.

Условия эксплуатации П5-34:

Температура окружающего воздуха - от +5º С до +50º С.

Относительная влажность при температуре +20º С - не более 98%.

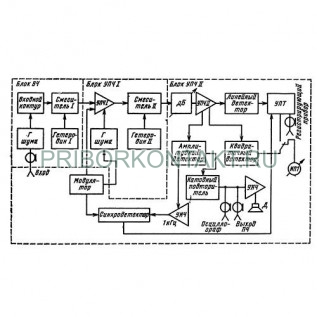

П5-34 выполнен на полупроводниковых элементах с использованием интегральных схем, а также содержит оригинальные узлы: гетеродин - на принципе умножения частоты; генератор шума - на полупроводниковом диоде.
