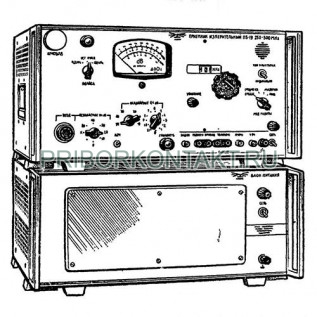

Прибор для измерения параметров электрического и магнитного поля П5-19

Также этот прибор может называться: П519, П5 19, p5-19, p519, p5 19.

П5-19 приемник измерительный служит для селективного измерения высокочастотных напряжений и мощности слабых сигналов, качества экранировки ВЧ узлов и блоков, для относительных измерений различных уровней высокочастотных напряжений, а также для измерения напряженности поля при известных параметрах приемных антенн.

Приемники П5-19 измеряют напряжения слабых синусоидальных и импульсно-модулированных высокочастотных сигналов и в комплекте с измерительными антеннами напряженность электромагнитного поля.

В состав прибора входят приемник измерительный и блок питания.

Диапазон частот - от 0,255 ГГц до 0,5 ГГц.

Погрешность установки частоты - ±1%.

Пределы измерения при синусоидальном напряжении - от 0,5 пВт до 0,1 мВт; от 1 пВт до 0,1 мВт.

Погрешность измерения:

- напряжения немодулированного сигнала - не более ±2,5 дБ;

- отношения уровней при синусоидальном немодулированном сигнале - не более ±0,5 дБ.

Пределы измеряемых значений синусоидальных немодулированных сигналов для полосы 0,8 МГц - от 9 мкВ до 100 мВ.

Погрешность измерения при синусоидальном напряжении - от 1,8 дБ до 2,1 дБ.

Полоса пропускания - 100 кГц; 0,8 МГц.

ВЧ тракт - 75 Ом.

КСВН - не более 2.

Экранировка - 60 дБ.

Потребляемая мощность приемника П5-19 - 250 В?А.

Питание:

- напряжением - 220±22 В; 220±11 В;

- частотой - 50±0,5 Гц; 400 Гц.

Габаритные размеры:

- приемника - 480?240?300 мм;

- блока питания - 480?200?300 мм.

Масса:

- приемника - не более 27 кг;

- блока питания - не более 20 кг.

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +30° С - до 98%.
