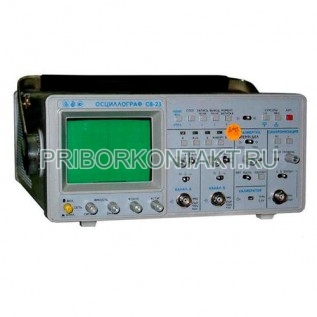

Осциллограф С8-23

Также этот прибор может называться: С8 23, С823, c8-23, c8 23, c823, s8-23, s8 23, s823.

С8-23 осциллограф запоминающий предназначен для автоматической установки неизменных размеров изображения, автоматических изменений размаха, периода, длительности и мгновенного значения сигнала, ?-измерений, осуществляемые с помощью курсоров, и работы в канале общего пользования (КОП).

Осциллографы С8-23 представлены модификациями С8-23/1 и С8-23/2.

Полоса пропускания - 20 МГц.

Количество каналов - 2.

Максимальная частота дискретизации - 1 МГц.

Разрешающая способность:

- по вертикали - 8 бит;

- по горизонтали 10 бит.

Время нарастания ПХ - не более 17,5 нс.

Объем памяти на канал - 2К.

Основная погрешность коэффициентов отклонения и цифровых измерений напряжения - ±3%.

Коэффициенты развертки - от 10 нс/дел до 2000 с/дел.

Основная погрешность коэффициентов развертки и цифровых измерений длительности сигнала - от ±4% до ±3%.

Основная погрешность измерения периода сигнала - ±0,5%.

В комплект осциллографов С8-23 входит активный пробник, включение которого обеспечивает цифровому осциллографу коэффициент отклонения - 100 мкВ/дел.

Форма импульса - меандр.

Амплитуда - 0,6 В.

Частота следования - 1 кГц.

Погрешность амплитуды и частоты следования - ± 1%.

Потребляемая мощность - 75 В·А; 50 Вт.

Питание С8-23:

- с напряжением - 220±22 В;

- с частотой - от 49 Гц до 410 Гц.

Рабочая часть экрана - 60?80 мм.

Габаритные размеры - 260?120?360 мм.

Масса - не более 6,5 кг.

Портативные цифровые запоминающие осциллографы С8-23 обладают широкими функциональными возможностями при небольшой массе и ограниченных габаритах. Мобильность и простота приборов существенно облегчают обслуживание труднодоступных объектов.

Возможность изучения «предыстории» исследуемого сигнала и последующих событий реализуется с помощью режимов предзапуска и послезапуска. Имеется возможность исследования медленно изменяющихся процессов, длительность которых исчисляется от 5 ч. до 6 ч.

Результаты цифровых измерений С8-23, осуществляемых с помощью курсоров, тестирования и «меню» работы с осциллографами, отражаются непосредственно на экране ЭЛТ.
