Нагрузки волноводные НСН-18

НСН-18

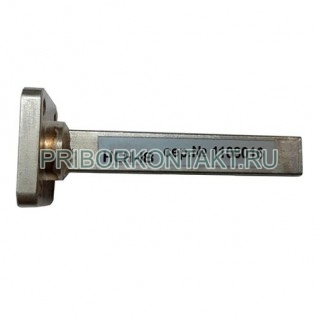

Согласованная нагрузка неподвижная НСН-18

Также это изделие может называться: НСН18, НСН 18, hch-18, hch18, hch 18, nsn-18, nsn18, nsn 18.

НСН-18 нагрузка согласованная неподвижная предназначена для полного поглощения падающей СВЧ-мощности в волноводных трактах.

Нагрузки НСН-18 представляют собой поглотительный клин, помещённый в волноводный канал. Размеры и положение клина подобраны таким образом, чтобы обеспечить минимальное отражение сигнала.

Технические характеристики НСН-18:

Диапазон частот - от 25,95 ГГц до 37,5 ГГц.

Сечение волноводного тракта - 7,2×3,4 мм.

КСВН - 1,07.

Допустимая мощность на входе - 0,3 Вт.

В нагрузки НСН-18 запрещается вводить во входной канал какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.

Условия эксплуатации:

Рабочая температура окружающего воздуха - от +5° С до +40° С.

Предельная температура окружающего воздуха для НСН-18 - от -60° С до +40° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - не менее 460 мм рт.ст.
