Описание товара

Э9-127

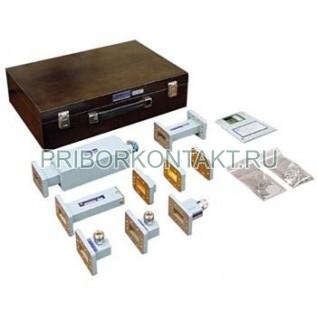

Образцовые волноводные нагрузки малой мощности Э9-127

Также эта нагрузка может называться: Э9127, Э9 127, Е9-127, Е9127, Е9 127, e9-127, e9127, e 9127.
Э9-127 нагрузка волноводная предназначена для калибровки и поверки высокочастотных трактов.
Нагрузка представлена следующими конструктивными модификациями - Э9-127/1, Э9-127/2, Э9-127/3, Э9-127/4 (Таблица 1).
Технические характеристики Э9-127:
Диапазон частот - от 12 ГГц до 16,67 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 17?8 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-127/4 - не более 1,007.
Таблица 1
Тип Э9-127/1 Э9-127/2 Э9-127/3 Э9-127/4
КстU
поглотителя		 не более
1,015		 не более
1,02		 не более
1,02		 не более
1,03
КстU
нагрузки		 не более
1,03		 1,4 2

не более

1,04
Погрешность
аттестации		 ±1,5% ±2% ±2% ±1,5%
Сечение 17?8 мм 17?5,72 мм 17?4,09 мм 17?8 мм
?а 0,1 мм 0,09 мм 0,09 мм 0,05 мм
?в 0,11 мм 0,06 мм 0,05 мм 0,05 мм
Габаритные размеры:
- комплект - 330?260?112 мм;
- Э9-127/1, Э9-127/2, Э9-127/3 - 35?35?106 мм;
- Э9-127/4 - 35?35?298 мм.
Масса - 4 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-127:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
