Нагрузки волноводные НКП-17

НКП-17

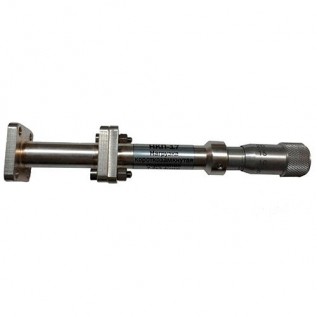

Нагрузка короткозамкнутая подвижная НКП-17

Также это изделие может называться: НКП17, НКП 17, nkp-17, nkp17, nkp 17.

НКП-17 нагрузка короткозамкнутая подвижная предназначена для полного отражения падающей СВЧ-мощности в волноводных трактах.

Нагрузки НКП-17 представляют собой подвижный короткозамыкатель, помещённый в прецизионный волноводный канал. Короткозамыкатель приводится в движение микрометрическим винтом. Размеры и положение короткозамыкателя подобраны таким образом, чтобы обеспечить максимальное отражение сигнала.

Технические характеристики НКП-17:

Диапазон частот - от 25,95 ГГц до 37,5 ГГц.

Сечение волноводного тракта - 7,2×3,4 мм.

КСВН НКП-17 - 100.

Допустимая мощность на входе - 0,3 Вт.

В нагрузки НКП-17 запрещается вводить во входной канал какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.

Условия эксплуатации:

Рабочая температура окружающего воздуха - от +5° С до +40° С.

Предельная температура окружающего воздуха для НКП-17 - от -60° С до +40° С.

Относительная влажность при +25° С - до 98%.

Атмосферное давление - не менее 460 мм рт.ст.
