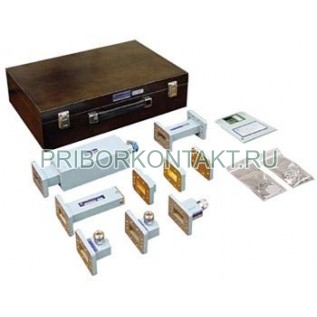

Фото Нагрузки волноводные Э9-129
Артикул: Э9-129

Описание товара:


Модель: Э9-129
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Э9-129
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Э9-129

Образцовые волноводные нагрузки малой мощности Э9-129

Также эта нагрузка может называться: Э9129, Э9 129, Е9-129, Е9129, Е9 129, e9-129, e9129, e 9129.
Э9-129 нагрузка волноводная предназначены для калибровки и поверки высокочастотных трактов.
Нагрузка представлена следующими конструктивными модификациями - Э9-129/1, Э9-129/2, Э9-129/3, Э9-129/4 (Таблица 1).
Технические характеристики Э9-129:
Диапазон частот - от 25,86 ГГц до 37,5 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 7,2?3,4 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-129/4 - не более 1,015.
Таблица 1
Тип Э9-129/1 Э9-129/2 Э9-129/3 Э9-129/4
КстU
поглотителя		 не более
1,02		 не более
1,03		 не более
1,03		 не более
1,04
КстU
нагрузки		 не более
1,04		 1,4 2

не более

1,055
Погрешность
аттестации		 ±1,5% ±3% ±3% ±1,5%
Сечение 7,2?3,4 мм 7,2?2,42 мм 7,2?1,73 мм 7,2?3,4 мм
?а 0,05 мм 0,06 мм 0,06 мм 0,035 мм
?в 0,065 мм 0,055 мм 0,045 мм 0,045 мм
Габаритные размеры:
- комплект - 260?218?126 мм;
- Э9-129/1, Э9-129/2, Э9-129/3 - 18?23?71 мм;
- Э9-129/4 - 18?23?196 мм.
Масса - 2,5 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-129:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).

Характеристики

Прочие
Артикул Э9-129
