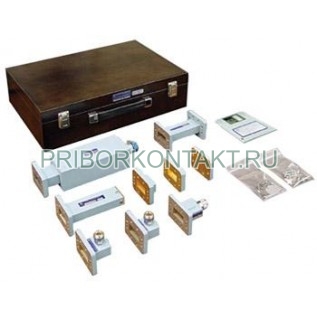

Фото Нагрузки волноводные Э9-128
Артикул: Э9-128

Описание товара:


Модель: Э9-128
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Э9-128
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Э9-128

Образцовые волноводные нагрузки малой мощности Э9-128

Также эта нагрузка может называться: Э9128, Э9 128, Е9-128, Е9128, Е9 128, e9-128, e9128, e 9128.
Э9-128 нагрузка волноводная предназначены для калибровки и поверки высокочастотных трактов.
Нагрузка представлена следующими конструктивными модификациями - Э9-128/1, Э9-128/2, Э9-128/3, Э9-128/4 (Таблица 1).
Технические характеристики Э9-128:
Диапазон частот - от 17,44 ГГц до 25,86 ГГц.
Частотная зависимость - не более ±4%.
Сечение ВЧ-тракта - 11?5,5 мм.
Односторонний допуск волновода нагрузок - а+?а; в+?в, где а, в - стороны волновода; ?а, ?в - допуски соответственно по широкой и узкой стенкам (Таблица 1).
Собственный волновод Э9-128/4 - не более 1,01.
Таблица 1
Тип Э9-128/1 Э9-128/2 Э9-128/3 Э9-128/4
КстU
поглотителя		 не более
1,02		 не более
1,03		 не более
1,03		 не более
1,04
КстU
нагрузки		 не более
1,04		 1,4 2

не более

1,055
Погрешность
аттестации		 ±1,5% ±2,5% ±2,5% ±1,5%
Сечение 11?5,5 мм 11?3,93 мм 11?2,81 мм 11?5,5 мм
?а 0,07 мм 0,07 мм 0,07 мм 0,035 мм
?в 0,1 мм 0,065 мм 0,05 мм 0,045 мм
Габаритные размеры:
- комплект - 295?208?126 мм;
- Э9-128/1, Э9-128/2, Э9-128/3 - 29?29?85 мм;
- Э9-128/4 - 29?29?243 мм.
Масса - 2,5 кг.
Наработка на отказ - не менее 25 000 ч.
Среднее число перемещений поглотителя - не менее 35 000.
Уровень рассеиваемой на нагрузках СВЧ мощности - не более 1 Вт.
Гарантированное число перемещений поглотителя - не менее 10 000.
Условия эксплуатации Э9-128:
Диапазон температур окружающей среды:
- нормальные - 20±5? С (293±5 К);
- рабочие - от 10? С до 35? С (от 283 К до 308 К).
Относительная влажность при температуре 25? С (298 К):
- нормальные -65±15%;
- рабочие - до 80%.
Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).
