Описание товара

ПКП-5

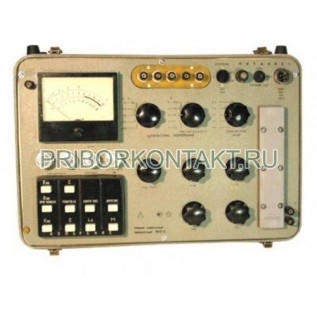

Прибор кабельный ПКП-5 переносной (ПКП 5, ПКП5)
Предназначен для измерения электрических параметров и определения расстояния до места повреждения кабельных и воздушных линий связи местных телефонных сетей в процессе их строительства и эксплуатации.
Измерение сопротивления постоянному току, Ом: 0,001 - 122210.
Измерение сопротивления изоляции, ГОм: до 10 (до 50).
Отношение плеч моста постоянного тока и метода Варлея (множитель n): n = 0,001/ 0,01/ 0,1/ 1/ 10.
Прибор ПКП-5 кабельный переносный 6т2.736.005 (в дальнейшем прибор), предназначен для измерения электрических параметров и определения расстояния до места повреждения (понижение электрического сопротивления изоляции и обрыва жил) кабельных и воздушных линий связи местных телефонных сетей в процессе их строительства и эксплуатации.
Прибор кабельный переносный ПКП-5 позволяет измерять:
электрическое сопротивление шлейфа (Rшл);
разность электрических сопротивлений - омическую ассиметрию (Ra), электрическое сопротивление изоляции, в том числе в условиях помех (Rиз); электрическую емкость (С); отношение Rx/Rl, где Rx- сопротивление до места повреждения;
Rl - сопротивление исправного провода; отношение Сх/Сl
где Сх - емкость провод -"земля" поврежденного провода; Сl - емкость провод— "земля" исправного провода
Приборы ПКП-5 кабельные переносные предназначены для работы в стационарных и полевых условиях при климатических воздействиях (температура окружающего воздуха, °С от минус 30 до +50, относительная влажность воздуха, 90% при температуре +30° С (атмосферное давление, кРа ( мм. Hg) - 60...106,7 (460...800)
Технические характеристики
Электропитание прибора.
Электропитание прибора ПКП-5 осуществляется от одного из следующих источников: сети переменного тока напряжениями (220+22/-33 )В; (36 +3,6/-5,4)В; (24 +2,4/-3,6)В частотой (50±2)Гц;
встроенной батареи сухих элементов типа А343 ТУ16-529.271-73 - 12-элементов; Внешней батареи напряжением от 12 до 18В. Потребляемая мощность от сети переменного тока не должна быть более 6ВА, сила максимального электрического тока, потребляемого от источника постоянного тока напряжением 15В, не более 150мА.
Время работы прибора ПКП-5 от встроенной батареи из свежеизготовленных элементов составляет не менее 50 часов циклами по 4 часа ежедневно. Примечание: Элементы в комплект прибора не входят. Размеры и масса прибора. Размеры прибора 453x330x238 мм; масса со встроенной батареей и шнуром не более 12,5kg. Диапазоны и пределы допускаемой погрешности измерений. Диапазон измерения Rшл 10-1-105
Предел допускаемого значения основной относительной погрешности ±(0,2+RI/Rизм) %, где RI = - 1Ом, Rизм - измеренное сопротивление, Ом. Предел допускаемого значения относительной погрешности в рабочих условиях применениям.
Примечание. Предел допускаемой погрешности ПКП-5 в рабочих условиях применения определяется раздельно для каждой влияющей величины (температура, влажность).
Диапазон измерения Ra 10-1...102 Ом для Rшл от 10 до 5000 Ом. Предел допускаемого значения основной приведенной погрешности, отнесенной к половине электрического сопротивления шлейфа ±(0,2 + R2/Rшл) %. Предел допускаемого значения приведенной погрешности в рабочих условиях применения ±(0,5+R2/Rшл) %, где R2 = 20 Ом.
Диапазон измерения Rиз при отсутствии помех 105-2·1010Ом, в условиях импульсных помех 105-1010Ом.
Для схемы, работающей при отсутствии помех, предел допускаемого значения основной приведенной погрешности от длины рабочей части шкалы ±2,5%.
Предел допускаемого значения приведенной погрешности ПКП-5 в рабочих условиях применения от длины рабочей части шкалы ±3,5%.
Для схемы, работающей в условиях импульсных помех с частотой (1-5)Гц напряжение до 5В, предел допускаемого значения основной приведенной погрешности от длины рабочей части шкалы ±[2,5+(Lизм/LI)·(Rдоп/Rизм)]%. Предел допускаемого значения приведенной погрешности в рабочих условиях применения от длины рабочей части шкалы ±[3,5+(Lизм/LI)·(Rдоп/Rизм)·100]%
где LI - длина рабочей части шкалы, мм;
Lизм - длинна участка шкалы от отметки 10 до отметки, соответствующей измеренному сопротивлению Rизм.
Rдоп - дополнительное сопротивление в схеме измерения Rиз;
Диапазон измерения емкости 3-3000нФ. Предел допускаемого значения основной приведенной погрешности ПКП-5 от верхнего предела шкалы ±2,5% при Rиз≥107 Ом;
предел допускаемого значения приведенной погрешности в рабочих условиях применение ±3,5%.
Диапазон измерения отношения Rх/Rl 0,01-1 при 10 ≤Rшл≤5000 Ом. Предел допускаемого значения основной приведенной погрешности
1) KИ≥400 при измерении методами моста с переменным и постоянным отношением плеч:
±0,5% при RП≤106Ом;
±1,0% при RП≤107Ом;
предел допускаемого значения приведенной погрешности в рабочих условиях применения ±0,75% при RП=106Ом;
± 1,5% при RП=107Ом;
2) 1,3≤КИ≤3≤RП≤105 Ом при измерении, компенсационным методом (метод разветвленных токов) предел допускаемого значения основной приведенной погрешности ±0,5%.
Предел допускаемого значения приведенной погрешности ПКП-5 в рабочих условиях применения ±0,75%.
При Rx≤10Ом к значению погрешности необходимо добавить δдоп = R3/Rx·100%,
где KИ - отношение переходных сопротивлений поврежденного и исправного (условно исправного) проводов;
RП - значение переходного сопротивления изоляции в месте повреждения; RЗ = 0.01 Ом; Rx - сопротивление до места повреждения, Ом.
Диапазон измерения отношения емкостей Сх/Cl 0,01-1 при 10 ≤ Cх ≤ 1000нФ.
Предел допускаемого значения основной приведенной погрешности (RП ≥ 108)± 0,6%. Предел допускаемого значения приведенной погрешности ПКП-5 в рабочих условиях применения 0,9%.
