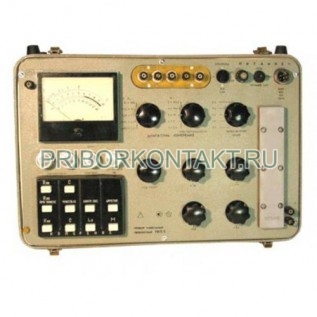

Переносной кабельный прибор ПКП-3

ПКП-3

Переносной кабельный прибор ПКП-3

Также этот прибор может называться: ПКП3, ПКП 3, ПКП-З, ПКПЗ, ПКП З, pkp-3, pkp3, pkp 3.

ПКП-3 переносной кабельный прибор предназначен для измерения параметров воздушных и кабельных линий связи, действующих и строящихся в стационарных полевых условиях:

- сопротивления постоянному току;

- сопротивления изоляции между жилами, а также между каждой жилой и землей;

- омической асимметрии цепи;

- емкости между жилами и между каждой жилой и землей;

- определения расстояния до места обрыва жил.

Технические характеристики ПКП-3:

Диапазоны измерений сопротивления постоянному току:

- от 0,1 Ом до 10 кОм;

- от 10 кОм до 0,1 МОм;

- от 0,1 МОм до 1 МОм.

Погрешности измерения прибора ПКП-3 в диапазоне от 0,1 Ом до 10 кОм:

- основная - не более ±(0,002%+0,01/Rизм)·100%, где Rизм - измеряемое сопротивление;

- дополнительные:

- взависимости от изменения температуры - не более ±0,2% на каждые 10º С;

- взависимости от повышения относительной влажности - не более ±(0,004%+0,01/Rизм)·100%.

Погрешности измерения в диапазоне от 10 кОм до 0,1 МОм:

- основная - не более ±0,5%;

- дополнительные - не более ±0,5% на каждые 10º С.

Погрешности измерения в диапазоне от 0,1 МОм до 1 МОм:

- основная - не более 2,5%;

- дополнительные - не более ±2,5% на каждые 10º С.

Измерение сопротивления изоляции ПКП-3 в диапазоне - от 3·10⁵ Ом до 10¹⁰ Ом.

Основная погрешность измерения сопротивления изоляции - не более ±2,5% от длины рабочей части шкалы.

Дополнительные погрешности измерения сопротивления изоляции:

- от изменения температуры - не более ±1/3 от значений основной погрешности на каждые 10º С;

- от повышения относительной влажности - не более значений основной погрешности.

Измерение омической асимметрии цепи при сопротивлении шлейфа от 10 Ом до 5000 Ом - от 0,1 Ом до 100 Ом.

Основная погрешность измерения омической асимметрии цепи - не более ±(0,002±0,2/Rшл)·100%, где Rшл - сопротивление шлейфа.

Дополнительные погрешности измерения омической асимметрии цепи:

- от изменения температуры - не более ±0,2% на каждые 10º С;

- от повышения относительной влажности - не более ±(0,004±0,2/Rшл)·100%.

Приборы ПКП-3 измеряют сопротивления баллистическим методом в диапазоне - от 0,001 мкФ до 5 мкФ.

Основная погрешность сопротивления емкости - ±2,5% от верхнего предела шкалы при сопротивлении изоляции - не менее 10⁶/n Ом, где n - указатель положения переключателя пределов, при котором измеряется емкость.

Дополнительные погрешности сопротивления емкости:

- от изменения температуры - не более ±1/3 от значений основной погрешности на каждые 10º С;

- от повышения относительной влажности - не более±1/2 значений основной погрешности.

Определение расстояния до места повреждения изоляции жил в ПКП-3 путем измерения коэффициента K:

K=Rx/Rl=lx/l, где:

- Rx - сопротивление жилы кабеля длиной lx;

- Rl - сопротивление жилы кабеля длиной l;

- lx - длина жилы кабеля от места измерения до места повреждения;

- l - длина жилы кабеля.

Диапазон измерения коэффициента K при сопротивлении шлейфа от 10 Ом до 2000 Ом - от 0,01 до 1.

Основная погрешность измерения коэффициента K - ±(0,2+(1+(Rшл/1000)/K·Rшл)(1+4Rn/10⁶))%, где Rn - переходное сопротивление изоляции кабеля в месте повреждения.

Дополнительная погрешность измерения коэффициента K:

- от изменения температуры - не более 1/2 основной погрешности на каждые 10º С;

- от повышения относительной влажности - не более двойной величины основной погрешности.

Измерение коэффициента K при наличии исправных жил в приборах ПКП-3 производится:

- методом моста с переменным отношением плеч (метод отррея);

- способ двух измерений мостом с переменным отношением плеч (способ Фишера);

- методом моста с постоянным отношением плеч (метод Варлея);

- способом трех измерений мостом с постоянным отношением плеч;

- способом двойной петли.

Измерение коэффициента K при отсутствии исправных жил производится:

- методом двухстороннего измерения сопротивления шлейфа;

- методом двух измерений мостом с постоянным отношением плеч (метод Бланье);

- методом двух измерений мостом с переменным отношением плеч (метод Купфмюллера).

Определение расстояния до моста обрыва жил мостовым методом на пульсирующем токе путем измерения отношения - Cx/le=lx/le, где:

- Cx - емкость жилы кабеля длиной lx;

- Ce - полная емкость жилы кабеля длиной l.

Основная погрешность измерения - не более ±0,3%, при Rиз - не менее 10⁹ Ом; при Cx - не менее 0,01 мкФ; Cx/Ce - не менее 0,01.

Дополнительная погрешность ПКП-3:

- от изменения температуры - не более ±0,2% на каждые 10º С;

- от повышения относительной влажности - не более ±0,3%.

Отношение Cx/Ce может определяться путем сравнения емкостей, измеренных баллистическим методом.

Время непрерывной работы - не менее 8 ч.

Масса прибора:

- без элементов - 11,5 кг;

- с элементами - 14,5 кг.

Условия эксплуатации ПКП-3:

Температура окружающей среды:

- рабочая - от -30° С до +50° С;

- предельная - от -40° С до +65° С.

Относительная влажность воздуха:

- рабочая - при температуре 25° С - до 90%;

- предельная - при температуре 30° С - до 95%.

Напряжение - 24 В; 36 В; 220 В.

Частота - 50 Гц.

Приборы ПКП-3 имеют брызгозащищенное исполнение.
