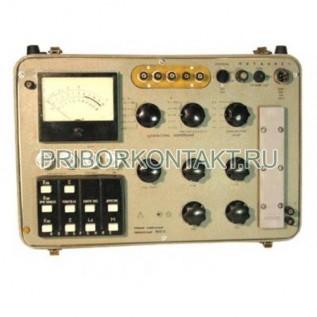

Переносной кабельный прибор ПКП-4

ПКП-4

Переносной кабельный прибор ПКП-4

Также этот прибор может называться: ПКП4, ПКП 4, ПКП-Ч, ПКПЧ, ПКП Ч, pkp-4, pkp4, pkp 4.

ПКП-4 переносной кабельный прибор предназначен для измерения электрических параметров кабельных и воздушных линий связи, а также определения расстояния до мест повреждений.

Технические характеристики ПКП-4:

Диапазон измерения:

- сопротивления шлейфа - от 0,1 Ом до 100 кОм;

- омической асимметрии постоянным током - от 0,1 Ом до 100 Ом;

- электрического сопротивления изоляции - от 100 кОм до 20 ГОм;

- электрической емкости методом моста переменного тока на частоте 800 Гц - от 1 нФ до 100 нФ;

- электрической емкости методом вольтметра-амперметра - от 3 нФ до 3000 нФ;

- омической асимметрии методом моста переменного тока на частоте 10 Гц - от 0,1 Ом до 100 Ом.

Приборы ПКП-4 также измеряют электрическое сопротивление до места понижения электрического сопротивления изоляции жил и отношения емкостей методом моста переменного тока на частоте 800 Гц.

Допускаемая основная погрешность сопротивления шлейфа - не более ±(0,2+1/Rизм)%, где Rизм - измеренное сопротивление шлейфа.

Допускаемая основная погрешность омической асимметрии, отнесенной к половине электрического сопротивления шлейфа - ±(0,2+20/Rизм)%.

Погрешность измерения ПКП-4 электрического сопротивления изоляции, выраженная в процентах от длины рабочей части шкалы - не более ±2,5%.

Допускаемая основная погрешность измерения электрической емкости методом моста переменного тока:

- в диапазоне от 1 нФ до 100 нФ на частоте 800 Гц - не более ±(1+5/Сизм)%;

- в диапазоне от 10 нФ до 10 000 нФ на частоте 10 Гц - не нормируется.

Допускаемая основная погрешность измерения электрической емкости методом моста переменного тока - не более ±2,5%.

Дополнительная погрешность прибора ПКП-4, отнесенная к половине электрического сопротивления шлейфа на частоте 10 Гц - ±1%.

Основная погрешность измерения электрического сопротивления до места понижения электрического сопротивления изоляции жил при переходном сопротивлении изоляции в месте повреждения:

- не более 10⁶ Ом - не более ±0,5%;

- от 10⁶ Ом до 10⁷ Ом - ±1%;

- от 10⁷ Ом до 5·10⁷ Ом - ±1,5%.

Погрешность ПКП-4 в диапазоне не менее 10 Ом - 1/Rx+значение основной погрешности, где Rx - электрическое сопротивление до места повреждения:

- при электрическом сопротивлении шлейфа;

- при электрическом сопротивлении до места повреждения.

Отношения емкости методом моста переменного тока на частоте 800 Гц:

- при емкости жилы кабеля от 10 нФ до 100 нФ и отношении Cx/Cy - не менее 0,1;

- при емкости жилы кабеля от 10 нФ до 1000 нФ при 25 Гц - 0,01.

Основная погрешность - ±0,6%.
