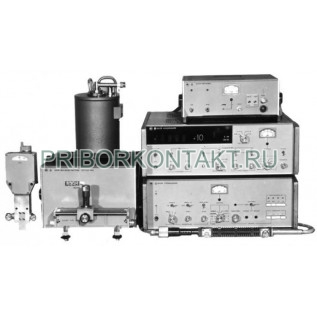

Измерители параметров антенн ПК7-8

ПК7-8

Измерители параметров антенн ПК7-8

Также это прибор может называться: ПК78, ПК7 8, pk7-8, pk78, pk7 8.

ПК7-8 измеритель параметров антенн предназначен для измерения радиоастрономическими и радиометрическими методами:

- уровней слабых шумовых и синусоидальных сигналов;

- выходной мощности генераторов стандартных сигналов и шумовых генераторов;

- степени экранирования радиоустройств;

- потерь в антенно-фидерных устройствах;

- калибровки генераторов шумовых и синусоидальных сигналов.

Измерители ПК7-8 измеряют плотность потока энергии электромагнитного поля при наличии антенн с известными параметрами.

Технические характеристики ПК7-8:

Частотный диапазон - от 8,24 ГГц до 12,04 ГГц.

Флуктуацнонный порог чувствительности при t - 1 c - 7 К.

Пределы измерения приборов измерители ПК7-8:

- шумовая температура - от 30 К до 3·10⁴ К±12%;

- мощности сигнала ПК7-8 - от 10^-15 Вт до 10^-6 Вт±15%.

Ослабление - от 0 дБ до 90 дБ ± от 0,6 дБ до 0,8 дБ.

Погрешность измерения:

- мощности - от 30% до 50%;

- температуры шума - от 20% до 25%;

- ослабления - от 1 дБ до 2 дБ.

Габаритные размеры:

- блок индикатора - 490×175×355 мм;

- блок ВЧ - 514×255×496 мм;

- блок питания - 490×135×475 мм.

Масса:

- блок индикатора - 17 кг;

- блок ВЧ - 35 кг;

- блок питания - 20 кг.

Предприятие-изготовитель предоставляет гарантию соответствия измерителя ПК7-8 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
