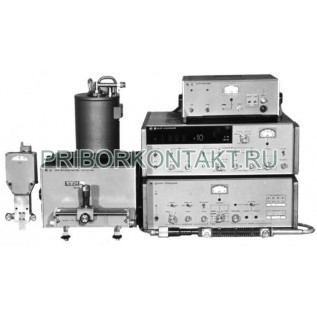

Измерители параметров антенн ПК7-9

Также это прибор может называться: ПК79, ПК7 9, pk7-9, pk79, pk7 9.

ПК7-9 измеритель параметров антенн предназначен для измерения радиоастрономическими и радиометрическими методами:

- уровней слабых шумовых и синусоидальных сигналов;

- выходной мощности генераторов стандартных сигналов и шумовых генераторов;

- степени экранирования радиоустройств;

- потерь в антенно-фидерных устройствах;

- калибровки генераторов шумовых и синусоидальных сигналов.

Измерители ПК7-9 измеряют плотность потока энергии электромагнитного поля при наличии антенн с известными параметрами.

Технические характеристики ПК7-9:

Частотный диапазон - от 1,07 ГГц до 2,14 ГГц.

Флуктуацнонный порог чувствительности при t - 1 c - 3 К.

КстU входа - 1,5.

Пределы измерения:

- шумовая температура - от 30 К до 3·10⁵ К ± от 0,4 дБ до 0,5 дБ;

- мощности сигнала ПК7-10 - от 10^-15 Вт до 10^-6 Вт ± от 0,5 дБ до 0,6 дБ.

Ослабление - от 0 дБ до 90 дБ ± от 0,3 дБ до 0,4 дБ.

Погрешность измерения измерителей ПК7-9:

- мощности - от 0,7 дБ до 0,8 дБ;

- температуры шума - от 0,5 дБ до 0,7 дБ;

- ослабления - от 0,4 дБ до 0,6 дБ.

Габаритные размеры:

- блок индикатора - 490×175×355 мм;

- блок ВЧ - 504×175×475 мм;

- блок питания - 490×135×475 мм;

- блок управления - 490×175×355 мм;

- генератор шума охлажденного - 173×248×165 мм.

Масса:

- блок индикатора - 17 кг;

- блок ВЧ - 30 кг;

- блок питания - 20 кг;

- блок управления - 27 кг;

- генератор шума охлажденного - 6 кг.

Предприятие-изготовитель предоставляет гарантию соответствия измерителя ПК7-9 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
