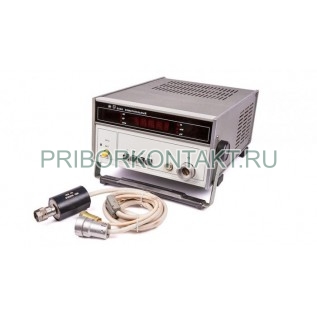

Измеритель мощности М3-94

Также этот прибор может называться: М3 94, М394, Мз-94, m3-94, m3 94, m394.

М3-94 ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов.

Диапазон измеряемых величин - от 0,1 мВт до 1 Вт.

У ваттметров из-за неидеального согласования входного сопротивления приемных головок с волновым сопротивлением линии, часть энергии отражается и реально ваттметр измеряет не падающую мощность, а поглощаемую, которая отличается от падающей на величину, равную K_P·P_пад, где K_P - коэффициент отражения по мощности.

Это связано с неидеальным согласованием входного сопротивления приемных головок с волновым сопротивлением линии.

Ваттметры М3-94 состоят из приемного преобразователя и измерительного моста с источником низкочастотного переменного тока.

Термоэлектрические ваттметры в качестве первичного преобразователя используют термопару прямого или косвенного нагрева. При измерении горячий спай термопары нагревается под воздействием подводимой мощности измеряемого сигнала, при этом вырабатывается термо-ЭДС. Измерительная информация в виде сигнала постоянного тока поступает на электронный блок, где обрабатывается и поступает на показывающее устройство.
