Измеритель мощности М3-51

Ваттметр поглощаемой мощности М3-51

М3-51 - ваттметр поглощаемой СВЧ мощности для высокоточного измерения мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах. Прибор ориентирован на применение в измерительных и испытательных работах в диапазоне сверхвысоких частот, где важны стабильность нуля и воспроизводимость результатов при длительной работе.

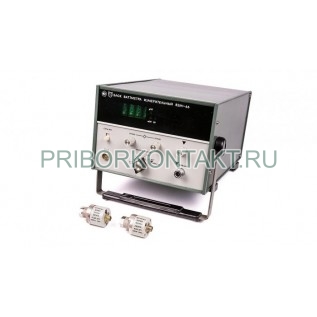

Каждый ваттметр М3-51 включает измерительный блок Я2М-66 с цифровой индикацией и выносной приемный преобразователь СВЧ мощности. Измерительный блок отличается малым дрейфом нуля и оснащен выходом на самописец и ЦПМ. Управление может выполняться вручную, полуавтоматически и дистанционно, что позволяет использовать прибор в составе автоматизированных измерительных систем.

Назначение и области применения

М3-51 применяют для контроля мощности генераторов и усилителей СВЧ, настройки трактов передачи, измерений в коаксиальных линиях и волноводах, а также при испытаниях аппаратуры связи, радиолокации и измерительных комплексов. Прибор подходит для измерения средней мощности импульсно-модулированных сигналов и устойчив к длительной непрерывной эксплуатации без необходимости частой перекалибровки.

Принцип действия

Работа ваттметра основана на тепловом преобразовании СВЧ мощности и последующем измерении термо-ЭДС, формируемой на выходе приемного преобразователя. Такой подход обеспечивает измерение поглощаемой мощности и хорошую повторяемость при соблюдении условий согласования по тракту.

Функции и особенности

• Измерение мощности синусоидальных СВЧ сигналов с высокой точностью.
• Измерение среднего значения мощности импульсно-модулированных СВЧ сигналов.
• Цифровая индикация, малый дрейф нуля измерительного блока Я2М-66.
• Выход на самописец и ЦПМ для регистрации результатов.
• Режимы управления: ручной, полуавтоматический, дистанционный.
• Возможность работы в составе автоматизированных измерительных систем.

Технические характеристики М3-51

Погрешность измерения

Основная погрешность измерения мощности (без учета погрешности рассогласования и погрешности дополнительных переходов) не превышает значений, определяемых выражениями:

• δ = ±[4 + 0,1(Рк/Рх - 1)]% для диапазона 0 - 12 ГГц;
• δ = ±[6 + 0,1(Рк/Рх - 1)]% для диапазона 12 - 37,5 ГГц.

Конструкция и эксплуатационные особенности

Разнесенная архитектура (измерительный блок и выносной преобразователь) удобна при работе в СВЧ трактах, так как позволяет минимизировать влияние соединительных линий на результат и упростить компоновку рабочего места. Для снижения погрешности рекомендуется обеспечивать согласование по тракту и учитывать вклад рассогласования при измерениях. За счет стабильного нуля прибор пригоден для длительных серий измерений без промежуточной перекалибровки.

Семейство и совместимые исполнения по частоте

В серии указаны исполнения, расширяющие рабочий диапазон частот за счет волноводных входов:

Преимущества применения

• Измерение мощности в СВЧ трактах в диапазоне до 17,85 ГГц с цифровой индикацией.
• Подходит для синусоидальных и импульсно-модулированных сигналов по среднему значению мощности.
• Малый дрейф нуля и отсутствие необходимости частой перекалибровки при длительной работе.
• Интерфейсные возможности (выход на самописец и ЦПМ), а также дистанционное управление для включения в АИС.
• Нормированные КСВН и допустимая импульсная мощность при t_и не более 10 мкс.
