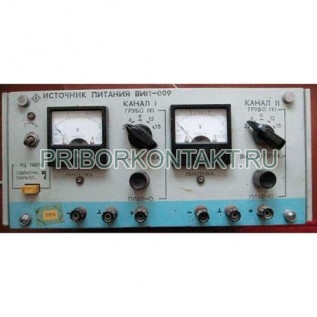

Стабилизатор напряжения ВИП-009

Блок питания ВИП-009 (ВИП009; ВИП 009)

Блок ВИП-009 - источник питания для низковольтных цепей приборов для научных исследований и другой исследовательской аппаратуры стабилизированным, регулированным в широком диапазоне напряжением постоянного тока.

Основные технические параметры ВИП-009:

- диапазон выходного напряжения: 2-15В;

- поддиапазоны выходного напряжения: 2-3В; 3-6В; 6-9В; 9-12В; 12-16В;

- максимальный ток нагрузки: 1,0А;

- число каналов выходного напряжения - 2;

- питание: сеть 220В, 50Гц;

- потребляемая мощность: не более 130Вт.

Блоки ВИП-009 изготавливаются размерами 320×150×330мм и массой не более 10кг.

Технические характеристики ВИП-009

Нестабильность выходного напряжения блока питания при изменении напряжения питающей сети ±10% от номинального значения: ±0,01%.

Нестабильность выходного напряжения тока нагрузки от максимального значения до нуля: ±0,1%.

Блоки ВИП-009 имеют нестабильность выходного напряжения при изменении температуры на 1ºС в диапазоне от 10 до 33ºС при максимальном токе нагрузки: ±0,02.

Максимальное отклонение выходного напряжения, которое имеет блок ВИП-009 за 8 часов непрерывной работы и за любые 10 минут из этих 8 часов в нормальных условиях, при максимальном токе нагрузки: ±0,1%.

Пульсации выходного напряжения: 1мВ, а для всех остальных выходных напряжений - 0,01мВ.

Полное выходное напряжение в диапазоне от 20 до 200000Гц составляет 1Ом.

Характеристика переходного процесса на активно-емкостной нагрузке каждого канала источников питания прибора блок ВИП-009 при скачкообразном изменении тока нагрузки от максимального значения до 75%максимального значения и наоборот:

- выброс выходного напряжения, намеренный через 10мкс после броска тока нагрузки - ±2%;

- число выбросов выходного напряжения - не более 2;

- время установки номинального выходного напряжения - 50мкс.

Время установления рабочего режима прибора блок ВИП-009 не более - 30 минут.
