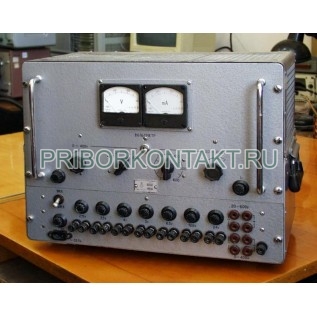

Стабилизатор напряжения УИП-1

Универсальный источник питания типа УИП-1 (УИП 1, УИП1)

Универсальные источники питания типа УИП-1, в основном, предназначены для питания анодных, экранных и сеточных цепей радиоустройств стабилизированным напряжением постоянного тока и накальных цепей нестабилизированным напряжением переменного тока и могут быть использованы как в лабораторных и цеховых условиях, так и в условиях подвижных и стационарных мастерских.

Техническая характеристика, источник питания типа УИП-1

Прибор УИП-1 питается от сети переменного тока 220 В частоты 50±5 Гц.

Прибор источник питания типа УИП-1 обеспечивает на выходе:

а) стабилизированные выпрямленные напряжения: от 20В до 600В при токе нагрузки до 600мА и от 0 до 400В при токе нагрузки до 5мА;

б) нестабилизированные переменные напряжения:

Стабильность выходных напряжений от 0 до 400В и от 100В до 600В должна быть не хуже ± 0,5% в любой точке диапазона напряжений при изменении питающего напряжения от -15 до +5 % от номинала питающей сети.

Стабильность выходных напряжений - положительного в любой точке от 100В до 600В и отрицательного - при максимальном напряжении на выходе - должна быть не хуже ± 0,5% при неизменном напряжении сети в зависимости от изменения нагрузки от 0 до 600мА и от 0 до 5мА соответственно.

Величина пульсации выходных напряжений при полной нагрузке не превышает 0,1%, а на пределе 20В-150В не более 100мВ.

Величина переменных напряжений не отличается от номиналов более чем на +10% при ненагруженном выходе и на ± 5% при полностью нагруженном выходе.

Прибор источник питания типа УИП-1 сохраняет свои технические характеристики при температуре от -10 до +35° С и относительной влажности до 80%.

Мощность, потребляемая прибором, 1500Вт.

Размеры прибора 530х390х325мм.

Вес около 46кг.
