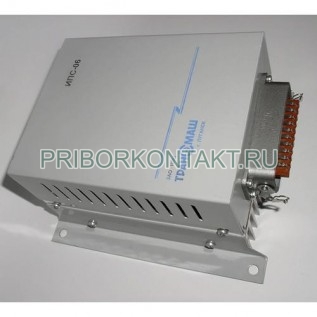

Стабилизатор напряжения ИПС

ИПС

Источник питания стабилизированный ИПС

Также этот прибор может называться: ips.

ИПС источник питания стабилизированный постоянного тока, работающий с постоянной нагрузкой, предназначен для питания измерительных схем потенциометров и аналогичных им устройств.

Условное обозначение источника питания стабилизированного ИПС:

ИПС - условное наименование;

цифры 3 или 4 после буквенного обозначения - способ крепления в приборе;

0,1 или 0,2 после дефиса - класс точности;

И - наличие искробезопасной выходной цепи;

Т - тропическое исполнение;

4 - категория исполнения.

Источники ИПС с искробезопасной выходной цепью, работающие с постоянной нагрузкой, предназначены для питания измерительных схем автоматических потенциометров с искробезопасной входной цепью, датчики которых могут располагаться во взрывоопасных помещениях.

Технические характеристики блока питания ИПС:

Класс точности - 0,1; 0,2.

Выходное стабилизированное напряжение - 5 В.

Сопротивление нагрузки - 1000 Ом.

Допустимое отклонение выходного напряжения:

- для класса точности 0,1 - ±5 мВ;

- для класса точности 0,2 - ±10 мВ.

Допустимое отклонение выходного стабилизированного напряжения блока ИПС:

- при изменении напряжения питания на +10% и -15% - ±1 мВ;

- при изменении температуры окружающего воздуха от +20±5° С на каждые 10° С в диапазоне температур от +5° С до +65° С:

- для класса точности 0,1 - ±1 мВ;

- для класса точности 0,2- ±2 мВ.

- при влиянии внешнего магнитного поля напряженностью 160 А/м - ±2,5 мВ.

Двойное амплитудное значение переменной составляющей напряжения на выходе - не более - 5 мВ.

Двойное амплитудное значение переменного напряжения помехи между любым выводом и «корпусом» и любом фазовом угле напряжения питания - не более 150 мВ.

Срок службы источника ИПС - 8 лет.

Габаритные и установочные размеры - 117×50×38 мм.

Масса:

- для обыкновенного и тропического исполнений - 0,3 кг;

- для обыкновенного и тропического исполнений с искробезопасной выходной цепью - 0,5 кг.

Блоки питания ИПС выполнены в виде отдельных узлов на двух печатных платах (плата выпрямителя и плата стабилизатора), соединенных перемычками. Платы прикреплены винтами к стальной скобе, крепящейся в свою очередь к кожуху и прессованной панели.

Условия эксплуатации:

Температура окружающего воздуха -от 15° С до 25° С.

Относительная влажность воздуха - от 30% до 80%.

Барометрическое давление - 760±25 мм рт. ст.

Напряжение питания - от 6,3±0,13 В.

Частота тока питания - 50±0,5 Гц; 60±0,5 Гц.

Потребляемая мощность - 1,2 В·А.

Коэффициент высших гармоник тока питания не более 5 сопротивлении нагрузки, равному номинальному с допуском:

- для класса точности 0,1 - ±0,5%;

- для класса точности 0,2 - ±1%.

По условиям эксплуатации блока ИПС для работы при температурах от +5° С до 65° С изготовляются исполнений - У или Т категории 4.

Прибор тропического исполнения работоспособен в воздушной среде при +35° С с относительной влажностью - до 98%.
