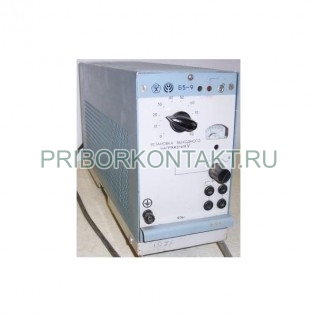

Стабилизатор напряжения Б5-9

Источник питания Б5-9 (Б-5-9; Б 5-9; b5-9; b-5-9; b 5-9)

Источник питания Б5-9 - прибор, предназначен для питания радиоэлектронных схем и устройств стабилизированным напряжением постоянного тока.

Рабочий диапазон выходного напряжения от 2В до 100В.

Предельно допустимый ток нагрузки прибора 1А.

Питание прибора Б5-9: 220±22В, 50±0,5Гц; 220±11В, 400+28/-12Гц.

Потребляемая мощность: 250Вт.

Габаритные размеры Б5-9 - 130?233?435мм

Масса не превышает 11кг.

Выходное напряжение прибора Б5-9 регулируется от нуля до максимального значения 100В десятью ступенями с плавным перекрытием между ними. В пределах от 0 до 2В параметры выходного напряжения не оговариваются.

Основная погрешность установки выходного напряжения источника питания Б5-9 не превышает:

±3% для максимального значения;

- в оцифрованных точках от 10 до 90В через 10В определяется по формуле

где V_к - номинальное значение оцифрованных точек шкалы прибора.

Выходные гнезда прибора Б5-9 изолированы от корпуса. Допускается заземление плюса или минуса выходного напряжения.

Пульсация выходного напряжения на гнездах Б5-9 в диапазоне регулирования от 2В до максимального значения не должна превышать 1мВ эффективного значении при допустимом токе нагрузки.

Нестабильность выходного напряжения в диапазоне регулирования от 2 до 100В при изменении напряжения питающей сети на +10% (для частоты 50Гц) и на ±5% (для частоты 400Гц) от номинального с выдержкой на крайних значениях в течение 1 или 5 минут при любом допустимом токе нагрузки не должна превышать соответственно ±0,03% и ±0,1%.
Нестабильность максимального выходного напряжения 100В при изменении тона нагрузки от нуля до предельно допустимого тока нагрузки 1А не превышает +0,1%.

Температурный коэффициент выходного напряжения в диапазоне от 2 до 100В при изменении температуры окружающей среды от 5°С до 40°С при предельно допустимом токе нагрузки не превышает 0,025%/°С по истечении времени прогрева. Дрейф выходного напряжения за 8 часов непрерывной работы источника питания Б5-9 не превышает 0,2%.

Защита прибора от коротких замыканий и перегрузок срабатывает при превышении тока нагрузки на 10-60% от предельно допустимого значения 1А.

Электрическая прочность изоляции входных и выходных цепей относительно корпуса прибора Б5-9 не менее 1000В постоянного тока в нормальных условиях.
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса источника питания Б5-9 не менее 20МОм в нормальных условиях.

Источники питания Б5-9 обеспечивают свои технические характеристики в пределах норм, установленных техническими условиями, после прогрева в течение одного часа в нормальных и двух часов в рабочих климатических условиях. Прибор Б5-9 допускает непрерывную восьмичасовую работу в рабочих условиях. Среднее время безотказной работы прибора составляет 1700 часов.

Источник питания Б5-9 сохраняет технические характеристики в интервале температур от 5°С до 40°С, относительной влажности до 95% при температуре 30°С и атмосферном давлении 750±30 мм рт. ст.

В состав прибора входят следующие драгоценные металлы:

- золото - 0,034454г;

- серебро - 1,040833г;

- палладий - 0,01006г.
