Стабилизатор напряжения Б5-49

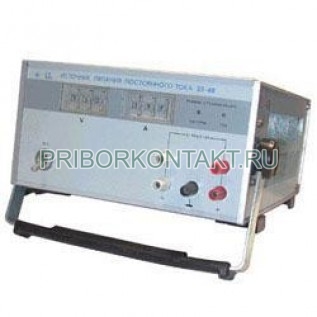

Источник питания постоянного тока Б5-49

Б5-49 - стабилизированный источник питания постоянного тока для питания радиоэлектронных устройств как по напряжению, так и по току. Прибор работает в режимах стабилизации напряжения (CV) и стабилизации тока (CC), поддерживает ручное управление с передней панели и дистанционное управление (ДУ). Для уменьшения влияния падения напряжения на проводах предусмотрено четырехпроводное подключение нагрузки.

Назначение и области применения

Источник Б5-49 применяют в лабораториях, на участках наладки и испытаний, в ремонтных мастерских и при стендовых работах, где требуется стабильное регулируемое питание с заданными параметрами. Допускается последовательное соединение двух однотипных приборов для увеличения суммарного выходного напряжения. Защита от перегрузок и коротких замыканий реализована автоматическим переходом между режимами стабилизации напряжения и тока.

Рабочие условия эксплуатации

• Температура окружающего воздуха 278-313 K (от 5 до 40 °C).
• Относительная влажность до 98% при 308 K (35 °C).
• Атмосферное давление (100 ± 4) кПа (750 ± 30 мм рт. ст.).
• Напряжение сети (220 ± 22) В.

Функции и особенности

• Диапазон установки выходного напряжения 0,1-99,9 В.
• Диапазон установки выходного тока 0,001-0,999 А.
• Шаг установки Uвых - 100 мВ, шаг установки Iвых - 1 мА.
• Ручное управление и дистанционная установка заданий через разъем ДУ.
• Четырехпроводная схема подключения нагрузки.
• Автоматическая защита при перегрузке и коротком замыкании.
• Возможность заземления любой выходной клеммы.

Пределы установки

Основные метрологические и динамические параметры

Дистанционное управление

Б5-49 оснащается ручным и дистанционным управлением выходными напряжением и током, а исполнение Б5-49/1 - только ручным управлением. Дистанционная установка выполняется замыканием контактов 2-13 (напряжение) и 18-29 (ток) разъема ДУ на контакт 50 (общий). Ток через контакты должен находиться в пределах 25-45 мА. Соответствие замыкаемых контактов и устанавливаемых значений задается таблицами дистанционного управления.

Электрическая прочность и изоляция

• Сопротивление изоляции цепей относительно корпуса - не менее 20 МОм (нормальные условия), 5 МОм (повышенная температура), 1 МОм (повышенная влажность).
• Электрическая прочность изоляции между любым контактом разъема сетевого кабеля и корпусом - испытательное напряжение 1500 В переменного напряжения.
• После испытаний на влагоустойчивость испытательные напряжения устанавливаются с коэффициентом 0,6.

Эксплуатационные показатели

• Выход на нормируемые параметры - через 30 мин после включения.
• Потребляемая мощность - не более 400 ВА.
• Допускаемая непрерывная работа - 8 ч.
• Сохранение характеристик после пребывания в предельных условиях 233-333 K (от -40 до +60 °C) с последующей выдержкой в нормальных условиях 2 ч.
• Среднее время безотказной работы - не менее 5000 ч.
• Срок службы - 5 лет.

Габариты и масса
