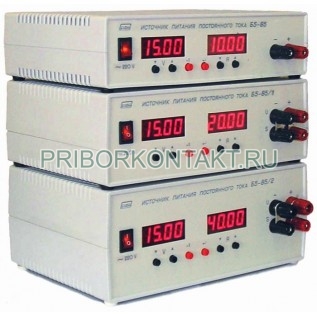

Стабилизатор напряжения Б5-85/1

Также этот прибор может называться: Б5 85/1, Б585/1, Б5 85 1, Б5-85-1, Б5851, b5-85/1, b5 85/1, b585/1.

Б5-85/1 источник питания постоянного тока предназначен для воспроизведения напряжения и силы постоянного тока.

Источники Б5-85/1 применяются для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании.

Пределы выходного напряжения - от 1 В до 75 В.

Диапазон воспроизведения выходного тока при выходном напряжении:

- менее 15 В - от 0,01 А до 20 А;

- более 15 В - от 0,01 А до 300/Uвых.

Шаг установки Uвых - 0,01 В.

Шаг установки Iвых - 0,01 А.

Эффективное значение пульсаций для Б5-85/1:

- выходного напряжения в режиме стабилизации напряжения - не более 3 мВ;

- выходного тока в режиме стабилизации тока - не более 5 мА.

Дискретность поразрядной установки:

- напряжений - 10 мВ;

- токов - 10 мА.

Выходная мощность - 300 Вт.

Нестабильность выходного напряжения:

- по сети - ±(0,001?Uвых+0,001) В;

- по нагрузке - ±(0,001?Uвых+0,005) В.

Нестабильность выходного тока для прибора источник питания Б5-85/1:

- по сети - ±(0,001?Iвых +0,005) А;

- по нагрузке - ±(0,005?Iвых+0,005) А.

Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 24 ч - не более - ±(0,001?Uвых+0,005) В.

Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч - не более ±(0,001?Iвых +0,005) А.

Погрешность измерения для Б5-85/1:

- напряжения - ±(0,001?Uвых+0,005) В;

- тока - ±(0,005?Iвых+0,005) А.

Время установления рабочего режима - не более 15 мин.

Потребляемая мощность - 400 Вт.

Напряжение питающей сети - от 176 В до 242 В.

Норма средней наработки на отказ в рабочих условиях эксплуатации - не менее 50 000 ч.

Гамма-процентный срок службы при ?=90% - не менее 15 лет.

Среднее время восстановления работоспособного состояния источника - не более 120 мин.

Источники питания Б5-85/1 обеспечивают:

- измерение и цифровую индикацию значений выходного напряжения и тока;

- коррекцию коэффициента мощности;

- защиту от перегрузок;

- терморегулирование системы вентиляции;

- работу в режиме дистанционного управления через интерфейс RS-232.

Габаритные размеры - 260?210?90 мм.

Масса источника - не более 2,5 кг.

Источник обеспечивает дискретно регулируемые стабилизированные, постоянные напряжения и ток. В основе функционирования источника лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора-стабилизатора напряжения/тока.
