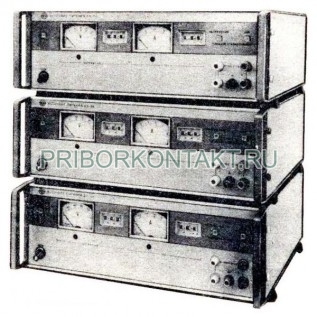

Стабилизатор напряжения Б5-54

Также этот прибор может называться: Б5 54, Б554, Б5-5ч, b5-54, b5 54, b554.

Б5-54 источник питания постоянного тока с дистанционным управлением может быть использован в автоматизированных измерительных системах.

Источники питания Б5-54 могут работать в режимах стабилизации напряжения и стабилизации тока. Переход из одного режима в другой происходит автоматически. Предусмотрено дистанционное управление величинами выходных напряжений и токов.

Выходное напряжение - от 0,1 В до 29,9 В.

Ток нагрузки - от 0,1 А до 19,9 А.

Дискретность установки:

- напряжения - 100 мВ;

- тока - 100 мА.

Погрешность установки Б5-54:

- напряжения - не более ±(0,5%U_уст+0,1%U_макс);

- тока - не более ±(1%I_уст+0,2%I_макс).

Нестабильность при изменении сети на ±10%:

- напряжения - не более ±0,01%;

- тока - не более ±0,05%.

Нестабильность при изменении нагрузки от 0 до 0,9 макс:

- напряжения - не более ±0,05%;

- тока - не более ±0,1%.

Нестабильность при изменении температуры окружающей среды от 5° С до 40° С:

- напряжения - (0,25%U_уст+0,05%U_макс);

- тока - (1%I_уст+0,1%I_макс).

Пульсации Б5-54:

- напряжения - 1 мВ (эфф.);

- тока - 40 мА.

Дрейф за 8 ч:

- напряжения - (0,5%U_уст+0,1%U_макс);

- тока - (1%I_уст+0,2%I_макс).

Время программирования - 100 мс.

Потребляемая мощность - 1200 В?А.

Габаритные размеры - не более 480?507?175 мм.

Масса - не более 25 кг.

Источник Б5-54 выполнен по схеме двухступенчатой стабилизации. Обеспечивают установку выходного напряжения и тока дискретно переключателем на передней панели или дистанционно через разъем на задней панели. Приборы могут работать в режиме источника напряжения или источника тока. Защита от перенапряжения и перегрузок по току обеспечивается автоматическим переходом из одного режима в другой.
