Стабилизатор напряжения Б5-30

Б5-30

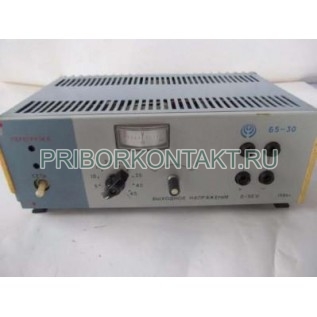

Источник питания постоянного тока Б5-30

Также этот источник может называться: Б530, Б5 30, Б-530.

Б5-30 источник постоянного тока предназначается для электропитания радиоэлектронных устройств.

Технические характеристики Б5-30:

Выходное напряжение - от 2,5 В до 50 В.

Ток нагрузки - от 0 до 1,2 А.

Выходное напряжение регулируется от нуля до максимального значения дискретно переключателем на 10 положений и плавно потенциометром.

Конструкция - переносная настольного типа.

Нестабильность выходного напряжения:

- при изменении напряжения сети на ±10% - 0,03%;

- при изменении тока нагрузки от нуля до максимального значения - 0,1%.

Дрейф за 8 ч, выраженный в процентах от максимального выходного напряжения - 0,2%.

Температурный коэффициент напряжения - менее 0,02%/° С.

Напряжение пульсации - 1 мВ эфф.

Выходное сопротивление - не более 10 Ом.

Потребляемая мощность - 200 В·А.

Габаритные размеры - 240×176×92 мм.

Масса источника Б5-30 -не более 4,3 кг.

Блоки питания выполнены по схеме двухкаскадного компенсационного стабилизатора напряжения. Первый каскад представляет собой стабилизатор на управляемых кремниевых вентилях, в котором использован принцип фазоимпульсной модуляции. Система управления включает генератор релаксационного типа на однопереходном транзисторе, управляемом сигналом с регулирующего элемента второго каскада стабилизации. Второй каскад блока питания Б5-30 представляет собой линейный компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителем обратной, связи, в качестве которого используется операционный усилитель, питаемый от вспомогательного стабилизатора компенсационного типа.

Условия эксплуатации Б5-30:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +30° С - до 80%.

Напряжение сети питания - 220±22 В.

Частота сети питания - 50±0,5 Гц.

Источники питания Б5-30 имеют защиту по максимальному току на отключение. Защита от перегрузки и коротких замыканий осуществляется электронной системой регулирования с индикацией перегрузки.
