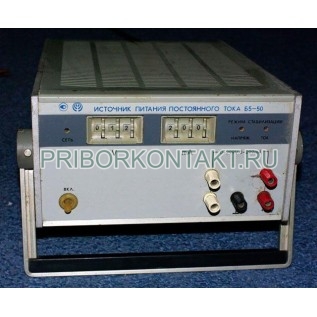

Б5-50 источник питания постоянного тока

Источник питания Б5-50 предназначен для питания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током. Прибор рассчитан на лабораторную эксплуатацию, поддерживает ручное управление и дистанционное управление, а также предусматривает четырехпроводное подключение нагрузки для уменьшения ошибок на соединительных проводах.

Также встречаются обозначения: Б5 50, Б550.

Назначение и применение

питание узлов РЭА в режимах стабилизации напряжения и стабилизации тока;

стендовые испытания, наладка и проверка блоков, узлов, модулей;

встраивание в измерительные комплексы и автоматизированные стенды за счет дистанционного управления.

Функции и особенности

два режима работы - стабилизация напряжения и стабилизация тока;

ступенчатая установка напряжения с дискретностью 1 В;

ступенчатая установка тока с дискретностью 1 мА;

защита от перегрузок и короткого замыкания на выходе с автоматическим переходом между режимами стабилизации;

дистанционное задание установок через разъем ДУ (замыкание контактов на общий контакт 50);

возможность последовательного соединения двух однотипных источников;

допускается заземление любой выходной клеммы.

Технические характеристики

Параметр	Значение
Предел установки выходного напряжения	0-299 В (установка по ступеням 1 В)
Предел установки выходного тока	1 мА-299 мА (установка по ступеням 1 мА)
Основная погрешность установки напряжения (режим стабилизации U)	±(0,5% Uуст + 0,1% Umax) В
Основная погрешность установки тока (режим стабилизации I)	±(1,0% Iуст + 0,2% Imax) А
Нестабильность выходного напряжения при изменении сети на ±10% (1-20 с)	±0,01%
Нестабильность выходного напряжения при изменении сети на ±10% (5 мин)	±0,01%
Нестабильность выходного тока при изменении сети на ±10% (1-20 с)	±0,05%
Нестабильность выходного тока при изменении сети на ±10% (5 мин)	±0,05%
Нестабильность выходного напряжения при изменении тока нагрузки 0-0,9 Imax (1-20 с)	±0,05%
Нестабильность выходного напряжения при изменении тока нагрузки 0-0,9 Imax (5 мин)	±0,05%
Нестабильность выходного тока при изменении напряжения на нагрузке 0,9 Umax-0 (1-20 с)	±0,1% Imax
Нестабильность выходного тока при изменении напряжения на нагрузке 0,9 Umax-0 (5 мин)	±0,1% Imax
Пульсации выходного напряжения (стабилизация U)	не более 5 мВ (эффективного значения)
Пульсации выходного тока (стабилизация I)	не более 0,2% Imax (эффективного значения)
Дополнительная погрешность от температуры	не более 1/2 основной погрешности на каждые 10°C
Дрейф выходного напряжения за 8 ч и за любые 10 мин (кроме прогрева)	не превышает величины основной погрешности
Дрейф выходного тока за 8 ч и за любые 10 мин (кроме прогрева)	не превышает величины основной погрешности
Максимальное время установления выходного напряжения 0-0,9 Umax по команде (стабилизация U)	не более 100 мс
Полное выходное сопротивление (стабилизация U), 20 Гц-200 кГц	не более 10 Ом
Допустимый коэффициент модуляции (стабилизация U), 20 Гц-200 кГц	не более 5%
Максимальный выброс выходного напряжения при разгрузке 0,9 Imax-0 (стабилизация U)	не более 20 В, число выбросов не более 5
Время установления при разгрузке 0,9 Imax-0 (стабилизация U)	не более 100 мс
Испытательное напряжение изоляции выходных цепей	1500 В постоянного тока
Сопротивление изоляции цепей относительно корпуса	не менее 20 МОм (нормальные условия), 5 МОм (повышенная температура), 1 МОм (повышенная влажность)
Электрическая прочность изоляции между контактами сетевого разъема и корпусом	1500 В переменного напряжения без пробоя
Время выхода на нормируемые параметры после включения	30 мин
Питание	(220±22) В, (50±0,5) Гц, содержание гармоник до 5%
Потребляемая мощность	не более 400 В·А
Допустимое время непрерывной работы	8 ч
Сохранение характеристик после предельных условий	после пребывания при 233-333 К (от -40 до +60°C) и выдержки 2 ч в нормальных условиях
Средняя наработка на отказ	не менее 5000 ч
Срок службы	5 лет
Габаритные размеры	405x254x166 мм
Габаритные размеры в укладочном ящике	568x366x302 мм
Масса	9 кг
Масса в укладочном ящике	12 кг

Параметр

Значение

Предел установки выходного напряжения

0-299 В (установка по ступеням 1 В)

Предел установки выходного тока

1 мА-299 мА (установка по ступеням 1 мА)

Основная погрешность установки напряжения (режим стабилизации U)

±(0,5% Uуст + 0,1% Umax) В

Основная погрешность установки тока (режим стабилизации I)

±(1,0% Iуст + 0,2% Imax) А

Нестабильность выходного напряжения при изменении сети на ±10% (1-20 с)

±0,01%

Нестабильность выходного напряжения при изменении сети на ±10% (5 мин)

±0,01%

Нестабильность выходного тока при изменении сети на ±10% (1-20 с)

±0,05%

Нестабильность выходного тока при изменении сети на ±10% (5 мин)

±0,05%

Нестабильность выходного напряжения при изменении тока нагрузки 0-0,9 Imax (1-20 с)

±0,05%

Нестабильность выходного напряжения при изменении тока нагрузки 0-0,9 Imax (5 мин)

±0,05%

Нестабильность выходного тока при изменении напряжения на нагрузке 0,9 Umax-0 (1-20 с)

±0,1% Imax

Нестабильность выходного тока при изменении напряжения на нагрузке 0,9 Umax-0 (5 мин)

±0,1% Imax

Пульсации выходного напряжения (стабилизация U)

не более 5 мВ (эффективного значения)

Пульсации выходного тока (стабилизация I)

не более 0,2% Imax (эффективного значения)

Дополнительная погрешность от температуры

не более 1/2 основной погрешности на каждые 10°C

Дрейф выходного напряжения за 8 ч и за любые 10 мин (кроме прогрева)

не превышает величины основной погрешности

Дрейф выходного тока за 8 ч и за любые 10 мин (кроме прогрева)

не превышает величины основной погрешности

Максимальное время установления выходного напряжения 0-0,9 Umax по команде (стабилизация U)

не более 100 мс

Полное выходное сопротивление (стабилизация U), 20 Гц-200 кГц

не более 10 Ом

Допустимый коэффициент модуляции (стабилизация U), 20 Гц-200 кГц

не более 5%

Максимальный выброс выходного напряжения при разгрузке 0,9 Imax-0 (стабилизация U)

не более 20 В, число выбросов не более 5

Время установления при разгрузке 0,9 Imax-0 (стабилизация U)

не более 100 мс

Испытательное напряжение изоляции выходных цепей

1500 В постоянного тока

Сопротивление изоляции цепей относительно корпуса

не менее 20 МОм (нормальные условия), 5 МОм (повышенная температура), 1 МОм (повышенная влажность)

Электрическая прочность изоляции между контактами сетевого разъема и корпусом

1500 В переменного напряжения без пробоя

Время выхода на нормируемые параметры после включения

30 мин

Питание

(220±22) В, (50±0,5) Гц, содержание гармоник до 5%

Потребляемая мощность

не более 400 В·А

Допустимое время непрерывной работы

8 ч

Сохранение характеристик после предельных условий

после пребывания при 233-333 К (от -40 до +60°C) и выдержки 2 ч в нормальных условиях

Средняя наработка на отказ

не менее 5000 ч

Срок службы

5 лет

Габаритные размеры

405x254x166 мм

Габаритные размеры в укладочном ящике

568x366x302 мм

Масса

9 кг

Масса в укладочном ящике

12 кг

Дистанционное управление и подключение нагрузки

Дистанционное управление выполняется замыканием контактов 2-13 (установка выходного напряжения) и 18-29 (установка выходного тока) разъема ДУ на общий контакт 50. Ток через контакты управления должен находиться в пределах 25-45 мА. Подключение нагрузки может выполняться по четырехпроводной схеме, что особенно полезно при работе на высоких напряжениях и малых токах.

Условия эксплуатации

температура окружающего воздуха - от 278 до 313 К (от 5 до 40°C);

относительная влажность - до 98% при 308 К (35°C);

атмосферное давление - (100±4) кПа (750±30 мм рт. ст.);

напряжение сети питания - (220±22) В.

Практические преимущества

диапазон по напряжению до 299 В при дискретной установке 1 В и малые токи нагрузки до 299 мА;

стабильные выходные параметры при изменениях сети и нагрузки в нормированных условиях;

удобная работа в стендах за счет дистанционного управления и защиты от аварийных режимов.
