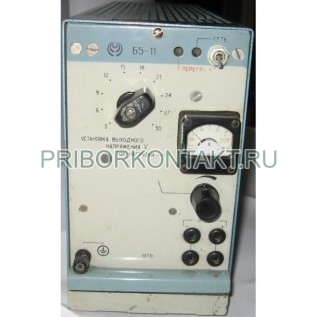

Стабилизатор напряжения Б5-11

Б5-11

Источник питания Б5-11

Также этот прибор может называться: Б511, Б5 11, Б-511, Б 511, b5-11, b5 11, b511.

Б5-11 источник питания предназначен для питания радиоэлектронных схем и устройств стабилизированным напряжением постоянного тока.

Прецизионные источники питания Б5-11 имеют улучшенные электрические параметры, но уменьшенную выходную мощность.

Источники питания Б5-11 представляют собой стабилизированный выпрямитель компенсационного типа на полупроводниковых приборах с усилителем обратной связи. Маломощный вспомогательный стабилизатор напряжения служит для питания усилителя обратной связи, а также устройств управления термостатом и защиты. Для снижения температурного коэффициента выходного напряжения стабилитроны опорного напряжения, полупроводниковые приборы первых каскадов усилителя обратной связи, помещены в активный термостат.

Прибор Б5-11 снабжен защитным устройством электронного типа с исполнительным элементом на электромагнитном реле, отключающим основной и вспомогательный стабилизаторы и выходное напряжение при перегрузках.

Технические характеристики Б5-11:

Пределы изменения выходного напряжения - от 2 В до 30 В.

Номинальный ток нагрузки - 1,5 А.

Нестабильность выходного напряжения Б5-11:

- при изменении напряжения сети на ±10% - 0,03%;

- при изменении тока нагрузки от нуля до максимального значения - 0,025%.

ТКН/º С - 0,005%.

Потребляемая мощность 160 В·А.

Относительная погрешность выходного напряжения - ±3%.

Эффективное значение напряжения пульсации - 0,5 мВ.

Температурный коэффициент напряжения - не более 5·0,01 %/° С.

Габаритные размеры Б5-11 - 130×233×435 мм.

Масса - 12 кг.

Условия эксплуатации Б5-11:

Температура - от +10 до +35° С.

Относительная влажность - до 80% при +30° С.
