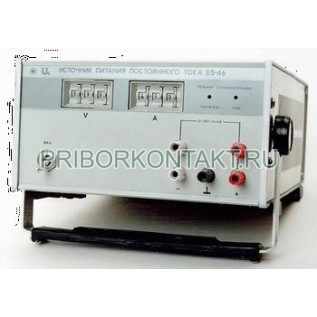

Фото Стабилизатор напряжения Б5-46
Артикул: Б5-46

Описание товара:


Модель: b5_46
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Б5-46
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Источник питания постоянного тока Б5-46

Б5-46 - лабораторный источник питания постоянного тока для питания радиотехнических устройств стабилизированным напряжением или током. Прибор рассчитан на ручное управление с передней панели и дистанционное управление, а также поддерживает четырехпроводное подключение нагрузки для компенсации падения напряжения в проводах.

Также встречаются обозначения: Б5 46, Б546.

Назначение и применение

Источник Б5-46 применяется при наладке, испытаниях и регламентных работах, когда требуется регулируемое питание с контролируемой стабилизацией по напряжению или по току. Подходит для лабораторных условий и для включения в состав стендов, где важны повторяемость режимов и возможность удаленного задания уставок.

Режимы работы и особенности

  • Два режима стабилизации: по напряжению и по току.
  • Автоматическая защита от перегрузки и короткого замыкания - переход между режимами стабилизации при превышении уставок.
  • Ступенчатая установка: напряжение с шагом 10 мВ, ток с шагом 10 мА.
  • Четырехпроводная линия подключения нагрузки для уменьшения ошибки на проводах.
  • Допускается последовательное соединение двух однотипных приборов.
  • Разрешено заземление любой выходной клеммы.

Технические характеристики

Параметр Значение
Диапазон установки выходного напряжения 0,01-9,99 В
Диапазон установки выходного тока 0,01-4,99 А
Шаг регулировки напряжения 10 мВ
Шаг регулировки тока 10 мА
Основная погрешность установки напряжения (стабилизация U) ±(0,5% Uуст + 0,1% Umax)
Основная погрешность установки тока (стабилизация I) ±(1,0% Iуст + 0,2% Imax)
Нестабильность U при изменении сети на ±10% (стабилизация U) ±0,01% за 1-20 с; ±0,01% за 5 мин
Нестабильность I при изменении сети на ±10% (стабилизация I) ±0,05% за 1-20 с; ±0,05% за 5 мин
Нестабильность U при изменении тока нагрузки от 0 до 0,9 Imax (стабилизация U) ±0,05% за 1-20 с; ±0,05% за 5 мин
Нестабильность I при изменении напряжения на нагрузке от 0,9 Umax до 0 (стабилизация I) ±0,1% Imax за 1-20 с; ±0,1% Imax за 5 мин
Пульсации выходного напряжения (стабилизация U) не более 1 мВ (эффективное значение)
Пульсации выходного тока (стабилизация I) не более 0,2% Imax (эффективное значение)
Максимальное время установления U от 0 до 0,9 Umax по команде (стабилизация U) не более 100 мс
Полное выходное сопротивление (стабилизация U), 20 Гц-200 кГц не более 1 Ом
Допустимый коэффициент модуляции (стабилизация U), 20 Гц-200 кГц не более 5%
Максимальный выброс U при разгрузке 0,9 Imax - 0 (стабилизация U) не более 1 В (количество выбросов не более 5)
Время установления U при разгрузке 0,9 Imax - 0 (стабилизация U) не более 100 мс
Дополнительная погрешность при изменении температуры на каждые 10°C не более 1/2 основной погрешности
Дрейф U и I за 8 ч работы и за любые 10 мин (кроме самопрогрева) в пределах основной погрешности
Испытательное напряжение изоляции выходных цепей 250 В постоянного тока
Питание (220±22) В, (50±0,5) Гц, содержание гармоник до 5%
Потребляемая мощность не более 400 В·А
Время выхода на режим не более 30 мин после включения
Допустимая непрерывная работа до 8 ч
Среднее время безотказной работы не менее 5000 ч
Срок службы 5 лет
Габаритные размеры прибора 405×254×166 мм
Габаритные размеры в укладочном ящике 568×366×302 мм
Масса 9 кг
Масса в укладочном ящике 12 кг

Дистанционное управление

Б5-46 поддерживает ручное и дистанционное управление уставками напряжения и тока. Дистанционный режим реализуется замыканием контактов 2-13 и 18-29 разъема ДУ на общий контакт 50. Ток через контакты управления должен находиться в пределах 25-45 мА.

Условия эксплуатации

  • Температура окружающего воздуха: 5-40°C.
  • Относительная влажность: до 98% при 35°C.
  • Атмосферное давление: (100±4) кПа (750±30 мм рт. ст.).
  • Напряжение питающей сети: (220±22) В.

Эксплуатационные замечания

Прибор сохраняет характеристики после пребывания в предельных условиях температуры от -40 до +60°C при последующей выдержке в нормальных условиях в течение 2 часов. Для обеспечения паспортных параметров рекомендуется выдержать время самопрогрева не менее 30 минут.
