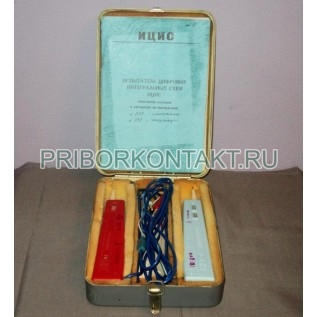

Испытатель цифровых интегральных схем ИЦИС

Также этот прибор может называться: itsits.

ИЦИС испытатель цифровых интегральных схем применяется при ремонте и наладке вычислительной и импульсной техники, выполненной на платах печатного монтажа.

Испытатели ИЦИС состоят из собственно испытателя и генератора.

Технические характеристики ИЦИС:

Параметры испытателя.

Индикация порога срабатывания

- логического нуля - от 0 до 0,8 В;

- логической единицы - не менее 1,6 В.

Пределы регулировки напряжения

- логического нуля - от 0,6 В до 0,8 В;

логической единицы - от 1,6 В до 2,5 В.

Погрешность индикации порога срабатывания логического нуля и логической единицы - ±10%.

Параметры индикации импульсов:

- частота - не более 10 МГц;

- длительность - не менее 50 нс.

Входное сопротивление - не менее 50 кОм.

Параметры генератора ИЦИС.

Постоянное напряжение логического нуля на выходе - не более 0,5 В.

Постоянное напряжение логической единицы на выходе - не менее 2 В.

Параметры однократных импульсов отрицательной полярности на выходе:

- амплитуда - не более 0,8 В;

- длительность - не менее 200 нс.

Параметры однократных импульсов положительной полярности на выходе:

- амплитуда - не менее 2 В;

- длительность - не более 300 нс.

Напряжение питания - от 4,5 В до 5,5 В.

Габаритные размеры ИЦИС:

- испытателя - 205×35×20 мм;

- генератора - 205×35×20 мм.

Масса:

- испытателя - не более 130 г;

- генератора - не более 140 г.

Испытатели цифровых интегральных схем являются разновидностью приборов для проверки электронных узлов на микросхемах.
