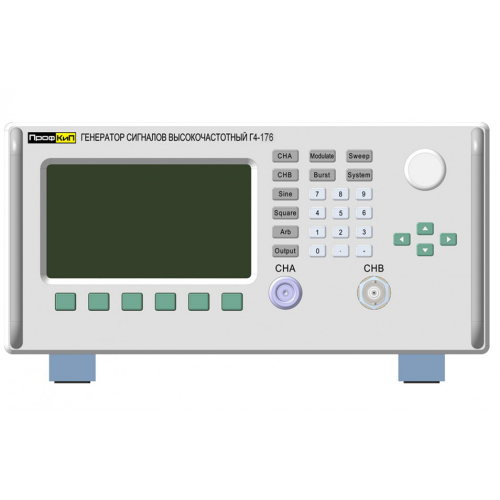

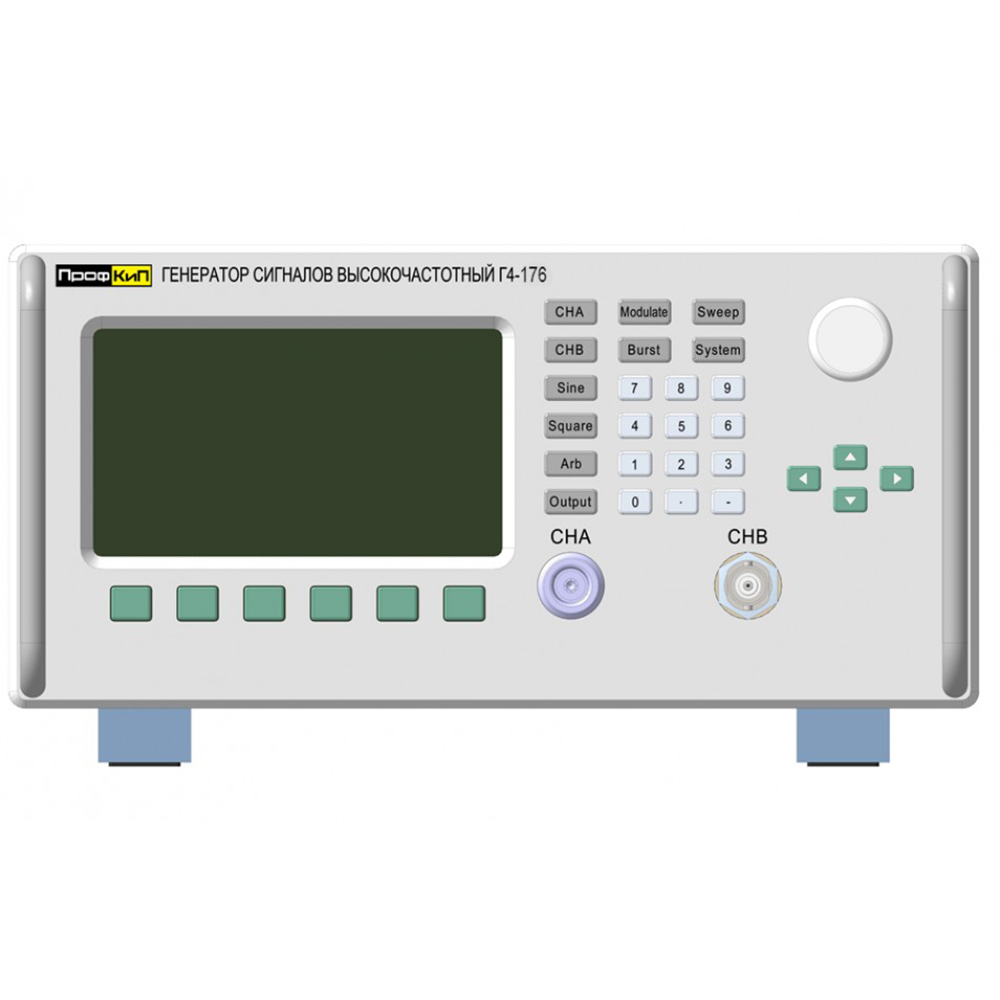

Генератор сигналов высокочастотный ПрофКиП Г4-176

ПрофКиП Г4-176 - высокочастотный генератор для воспроизведения стабильных по частоте сигналов синусоидальной и прямоугольной формы с поддержкой различных режимов модуляции. По основному выходу прибор обеспечивает работу в режиме свипирования (генератор качающейся частоты), а на дополнительном выходе формирует сигналы синусоидальной, прямоугольной и произвольной форм с регулируемым базовым смещением. Оба выхода могут включаться и отключаться независимо, а также работать одновременно. Для согласования с цифровыми устройствами предусмотрен отдельный TTL выход.

Назначение и области применения

Генератор рассчитан на использование в лабораториях, цехах и ремонтных мастерских, включая подвижные комплексы. ПрофКиП Г4-176 применяют при разработке, производстве, эксплуатации и ремонте средств связи и радиоэлектронной аппаратуры. Прибор подходит для задач настройки трактов и оценки параметров приемо-передающих устройств, где важны низкие амплитудные и фазовые шумы вблизи несущей и воспроизводимость частоты.

Функции и особенности

диапазон частот 1 мкГц-1500 МГц;

2 независимых канала и одновременная работа выходов;

формы сигнала по основному каналу: синусоидальная и прямоугольная;

режим свипирования (качание частоты) по основному выходу;

дополнительный канал "В" с формированием сигналов синусоидальной, прямоугольной и произвольной формы с базовым смещением;

выход TTL уровня для синхронизации и тестирования цифровых узлов;

интерфейсы USB и RS-232, поддержка управления по SCPI (для интеграции в стенды);

современный многофункциональный ЖК-дисплей;

страна производства - Россия.

Метрологические и технические характеристики

Характеристика	Значение
Диапазон частот	1 мкГц-1500 МГц
Форма сигнала по основному выходу	синусоидальная, прямоугольная
Номинальное сопротивление нагрузки (выбор пользователем)	50 Ом / 1 МОм
Относительная погрешность установки частоты (периода) при f < 1 кГц	≤ ±5·10^-5
Относительная погрешность установки частоты (периода) при f от 1 кГц до верхнего предела модели	≤ ±1·10^-6
Характеристики синусоидального сигнала
Диапазон частот синусоидального сигнала	1 мкГц-1500 МГц
Уровень высших гармоник при уровне выхода не более +10 дБм, частоты ≤ 80 МГц	< -30 дБ
Уровень высших гармоник при уровне выхода не более +10 дБм, частоты > 80 МГц	< -35 дБ
Диапазон регулировки выходного уровня, частоты до 500 МГц включительно	-120…+13 дБм
Диапазон регулировки выходного уровня, 500…1000 МГц	-110…+13 дБм
Диапазон регулировки выходного уровня, более 1000 МГц	-100…+13 дБм
Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), до 500 МГц	±1,0 дБ
Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), 500…1000 МГц	±1,5 дБ
Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), более 1000 МГц	±2,0 дБ
Сигнал прямоугольной формы по основному выходу
Диапазон частот	1 мкГц-20 МГц
Длительность фронта и среза не более	20 нс
Выброс на вершине на нагрузке 50 Ом не более	5%
Диапазон установки амплитуды импульсов	1 мВ-2,8 В
Предел допускаемой относительной погрешности установки амплитуды импульсов	±10%
Модуляция и специальные режимы
Виды модуляции	АМ, ЧМ, ЧМн, ФМн, пакетная модуляция, режим качания частоты
Источник модуляции	внутренний, внешний
Частота модуляции (АМ)	1 мкГц-20 кГц
Глубина АМ при уровне выхода ≤ 4 дБм, несущая ≤ 80 МГц	1-120%
Глубина АМ при уровне выхода ≤ 4 дБм, несущая > 80 МГц	1-80%
Абсолютная погрешность установки глубины модуляции 5-80% (синус), 100 Гц-20 кГц	±(0,1Муст)%, где Муст - установленная глубина
Частота модуляции (ЧМ), несущая ≤ 80 МГц	1 мкГц-20 кГц
Частота модуляции (ЧМ), несущая > 80 МГц	1 мкГц-1 кГц
Девиация (ЧМ), несущая ≤ 80 МГц	0-Fнес/2, где Fнес - частота несущей
Девиация (ЧМ), несущая > 80 МГц	0-100 кГц
Абсолютная погрешность установки девиации (синус), 100 Гц-20 кГц	±0,1Fд, где Fд - установленная девиация
Цифровая частотная манипуляция (FSK): максимальная несущая при наличии манипуляции	80 МГц
FSK: скачок частоты в импульсе	1 мкГц-80 МГц
FSK: частота импульсов манипуляции	1 мкГц-10 кГц
Цифровая фазовая манипуляция (PSK): скачок фазы в импульсе	0-360°
PSK: частота импульсов манипуляции	1 мкГц-10 кГц
Режим качания частоты: запуск	внутренний, внешний, ручной
Режим качания частоты: характер перестройки	линейный, логарифмический
Частота несущей в режиме качания (синус)	1 мкГц-80 МГц
Частота несущей в режиме качания (прямоугольная)	1 мкГц-20 МГц
Время перестройки частоты, линейная	0,001-800 с
Время перестройки частоты, логарифмическая	0,1-80 с
Пакетная модуляция: количество периодов несущей в пакете	1-10⁴ (дискретность 1)
Пакетная модуляция: период следования пакетов	1 мс-800 с (дискретность 1 мс)
Пакетная модуляция: начальная фаза несущей	0-360°
Дополнительный канал "В"
Номинальное сопротивление нагрузки (выбор пользователем)	50 Ом / 1 МОм
Форма выходного сигнала	синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение
Длительность импульсов для прямоугольной формы	1-99% от периода
Длительность фронта и среза прямоугольных импульсов не более	50 нс
Симметричность треугольного сигнала	0,1-99,9%
Максимальное постоянное напряжение смещения (50 Ом)	±5 В
Максимальное постоянное напряжение смещения (1 МОм)	±10 В
TTL выход
Форма сигнала	прямоугольная, уровень TTL
Диапазон частот	1 мкГц-40 МГц
Амплитуда импульсов на нагрузке 50 Ом	2-5 В
Питание и условия эксплуатации
Напряжение сети питания	переменное 100-240 В
Частота сети питания	47-63 Гц
Максимальная потребляемая мощность	30 ВА
Нормальные условия	температура 23 ± 5°С, влажность не более 80%
Рабочие условия	температура 10-40°С, влажность не более 80%

Характеристика

Значение

Диапазон частот

1 мкГц-1500 МГц

Форма сигнала по основному выходу

синусоидальная, прямоугольная

Номинальное сопротивление нагрузки (выбор пользователем)

50 Ом / 1 МОм

Относительная погрешность установки частоты (периода) при f < 1 кГц

≤ ±5·10^-5

Относительная погрешность установки частоты (периода) при f от 1 кГц до верхнего предела модели

≤ ±1·10^-6

Характеристики синусоидального сигнала

Диапазон частот синусоидального сигнала

1 мкГц-1500 МГц

Уровень высших гармоник при уровне выхода не более +10 дБм, частоты ≤ 80 МГц

< -30 дБ

Уровень высших гармоник при уровне выхода не более +10 дБм, частоты > 80 МГц

< -35 дБ

Диапазон регулировки выходного уровня, частоты до 500 МГц включительно

-120…+13 дБм

Диапазон регулировки выходного уровня, 500…1000 МГц

-110…+13 дБм

Диапазон регулировки выходного уровня, более 1000 МГц

-100…+13 дБм

Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), до 500 МГц

±1,0 дБ

Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), 500…1000 МГц

±1,5 дБ

Абсолютная погрешность установки опорного уровня 0 дБм (50 Ом), более 1000 МГц

±2,0 дБ

Сигнал прямоугольной формы по основному выходу

Диапазон частот

1 мкГц-20 МГц

Длительность фронта и среза не более

20 нс

Выброс на вершине на нагрузке 50 Ом не более

Диапазон установки амплитуды импульсов

1 мВ-2,8 В

Предел допускаемой относительной погрешности установки амплитуды импульсов

±10%

Модуляция и специальные режимы

Виды модуляции

АМ, ЧМ, ЧМн, ФМн, пакетная модуляция, режим качания частоты

Источник модуляции

внутренний, внешний

Частота модуляции (АМ)

1 мкГц-20 кГц

Глубина АМ при уровне выхода ≤ 4 дБм, несущая ≤ 80 МГц

1-120%

Глубина АМ при уровне выхода ≤ 4 дБм, несущая > 80 МГц

1-80%

Абсолютная погрешность установки глубины модуляции 5-80% (синус), 100 Гц-20 кГц

±(0,1Муст)%, где Муст - установленная глубина

Частота модуляции (ЧМ), несущая ≤ 80 МГц

1 мкГц-20 кГц

Частота модуляции (ЧМ), несущая > 80 МГц

1 мкГц-1 кГц

Девиация (ЧМ), несущая ≤ 80 МГц

0-Fнес/2, где Fнес - частота несущей

Девиация (ЧМ), несущая > 80 МГц

0-100 кГц

Абсолютная погрешность установки девиации (синус), 100 Гц-20 кГц

±0,1Fд, где Fд - установленная девиация

Цифровая частотная манипуляция (FSK): максимальная несущая при наличии манипуляции

80 МГц

FSK: скачок частоты в импульсе

1 мкГц-80 МГц

FSK: частота импульсов манипуляции

1 мкГц-10 кГц

Цифровая фазовая манипуляция (PSK): скачок фазы в импульсе

0-360°

PSK: частота импульсов манипуляции

1 мкГц-10 кГц

Режим качания частоты: запуск

внутренний, внешний, ручной

Режим качания частоты: характер перестройки

линейный, логарифмический

Частота несущей в режиме качания (синус)

1 мкГц-80 МГц

Частота несущей в режиме качания (прямоугольная)

1 мкГц-20 МГц

Время перестройки частоты, линейная

0,001-800 с

Время перестройки частоты, логарифмическая

0,1-80 с

Пакетная модуляция: количество периодов несущей в пакете

1-10⁴ (дискретность 1)

Пакетная модуляция: период следования пакетов

1 мс-800 с (дискретность 1 мс)

Пакетная модуляция: начальная фаза несущей

0-360°

Дополнительный канал "В"

Номинальное сопротивление нагрузки (выбор пользователем)

50 Ом / 1 МОм

Форма выходного сигнала

синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение

Длительность импульсов для прямоугольной формы

1-99% от периода

Длительность фронта и среза прямоугольных импульсов не более

50 нс

Симметричность треугольного сигнала

0,1-99,9%

Максимальное постоянное напряжение смещения (50 Ом)

±5 В

Максимальное постоянное напряжение смещения (1 МОм)

±10 В

TTL выход

Форма сигнала

прямоугольная, уровень TTL

Диапазон частот

1 мкГц-40 МГц

Амплитуда импульсов на нагрузке 50 Ом

2-5 В

Питание и условия эксплуатации

Напряжение сети питания

переменное 100-240 В

Частота сети питания

47-63 Гц

Максимальная потребляемая мощность

30 ВА

Нормальные условия

температура 23 ± 5°С, влажность не более 80%

Рабочие условия

температура 10-40°С, влажность не более 80%

Конструкция и эксплуатационные особенности

ПрофКиП Г4-176 рассчитан на стендовую и лабораторную эксплуатацию, при этом выбор сопротивления нагрузки (50 Ом или 1 МОм) позволяет согласовать генератор с различными входами трактов. Для точной настройки уровней и режимов модуляции целесообразно учитывать частотные особенности регулировки выходного уровня и допустимую погрешность установки опорного уровня 0 дБм, которая нормируется отдельно для участков до 500 МГц, 500-1000 МГц и выше 1000 МГц. Дополнительный канал "В" с формированием специальных форм сигналов и регулируемым смещением удобен для имитации тестовых воздействий и комплексной проверки узлов.

Комплект поставки

Наименование	Количество
Генератор ПрофКиП Г4-176	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации с методикой поверки	1 шт.

Наименование

Количество

Генератор ПрофКиП Г4-176

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации с методикой поверки

1 шт.

Преимущества применения

широкий частотный диапазон 1 мкГц-1500 МГц для настройки и тестирования аппаратуры связи;

поддержка АМ, ЧМ, цифровых манипуляций, пакетной модуляции и режима качания частоты;

два независимых канала с раздельным включением и возможностью одновременной работы;
