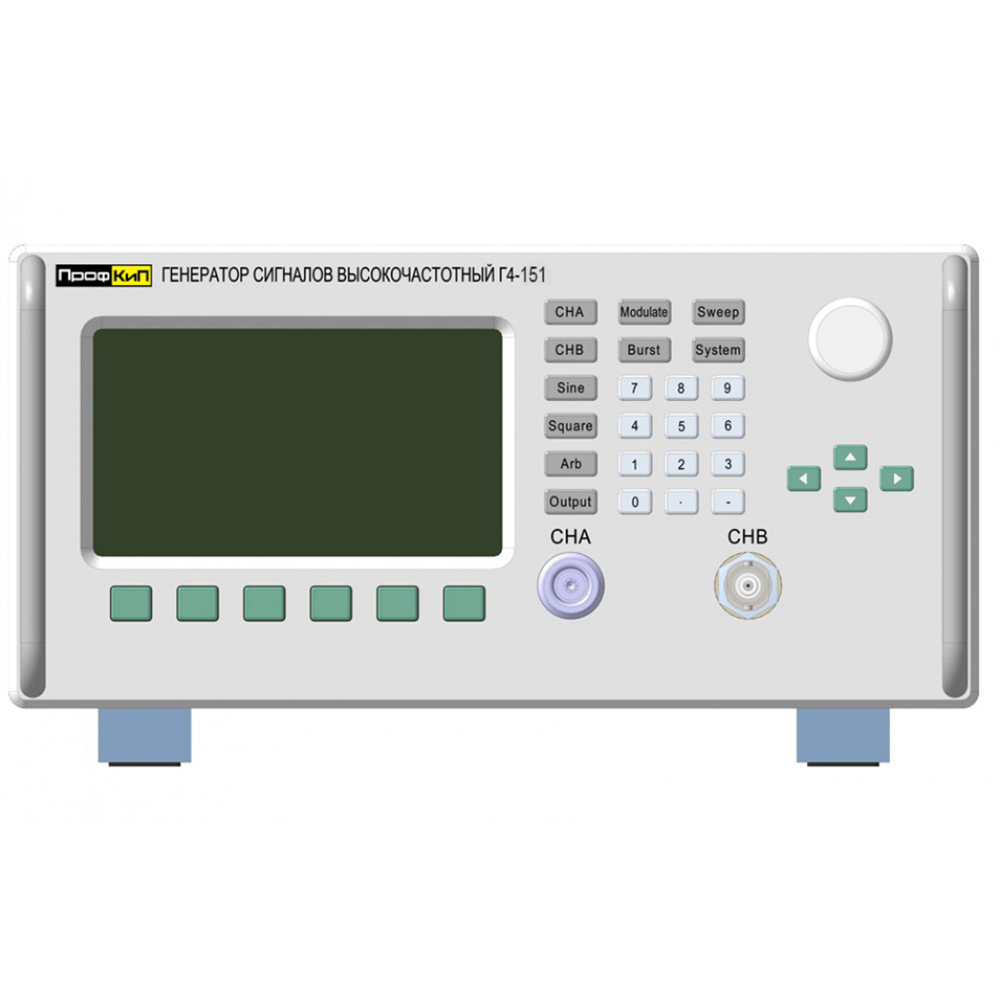

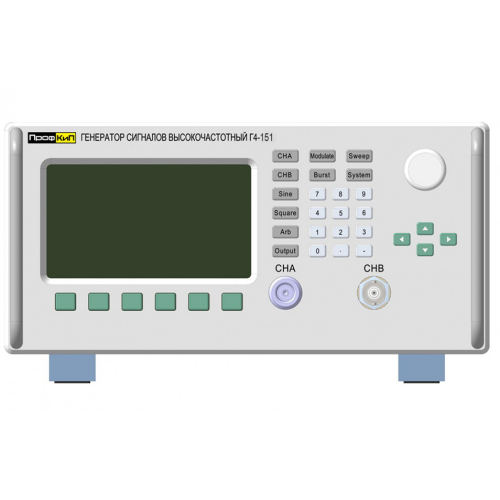

Генератор сигналов высокочастотный ПрофКиП Г4-151

Генератор сигналов высокочастотный ПрофКиП Г4-151 предназначен для воспроизведения высокостабильных по частоте сигналов синусоидальной и прямоугольной формы с поддержкой различных видов модуляции. По основному выходу реализован режим свипирования (генератор качающейся частоты), а по дополнительному выходу формируются сигналы синусоидальной, прямоугольной и произвольной формы с регулируемым базовым смещением. Оба выхода могут включаться и отключаться независимо и работать одновременно. Дополнительно предусмотрен отдельный выход уровня TTL. Прибор ориентирован на применение в лабораториях, цехах и ремонтных мастерских, включая подвижные, и подходит для задач разработки, производства, эксплуатации и ремонта средств связи. Характерная особенность - низкий уровень амплитудных и фазовых шумов вблизи несущей.

Назначение и области применения

ПрофКиП Г4-151 используют как универсальный источник ВЧ сигналов при настройке приемопередающих трактов, проверке фильтров, усилителей, смесителей, модулей синтеза частоты и систем связи. Режим качания частоты удобен для снятия АЧХ и поиска резонансов, а наличие независимых выходов позволяет одновременно подавать несущую и модулирующий/вспомогательный сигнал либо организовать двухканальные испытания.

Особенности и преимущества

  • Диапазон частот - 1 мкГц - 500 МГц.
  • 2 независимых канала (основной и дополнительный выход) с раздельным включением и возможностью одновременной работы.
  • Виды модуляции - АМ, ЧМ, ЧМн, ФМн, а также режим качания частоты и пакетная модуляция.
  • Современный многофункциональный ЖК-дисплей для индикации параметров и режимов.
  • Интерфейсы дистанционного управления - USB и RS-232.
  • Дополнительный выход уровня TTL для синхронизации и управления внешними устройствами.
  • Производство - Россия.

Метрологические и технические характеристики

Характеристика Значение
Диапазон частот 1 мкГц - 500 МГц
Форма сигнала основного выхода синусоидальная, прямоугольная
Номинальное сопротивление нагрузки (выбор пользователем) 50 Ом / 1 МОм
Относительная погрешность установки частоты (периода) при частоте менее 1 кГц ≤ ±5·10-5
Относительная погрешность установки частоты (периода) при частоте от 1 кГц до верхнего предела модели ≤ ±1·10-6
Уровень высших гармоник при уровне сигнала не более +10 дБм, для частот ≤ 80 МГц < -30 дБ
Уровень высших гармоник при уровне сигнала не более +10 дБм, для частот > 80 МГц < -35 дБ
Диапазон регулировки выходного уровня -120...+13 дБм
Абсолютная погрешность установки опорного уровня 0 дБм (нагрузка 50 Ом) ±1,0 дБ

Прямоугольный сигнал основного выхода

Параметр Значение
Диапазон частот 1 мкГц - 20 МГц
Длительность фронта и среза не более 20 нс
Выброс на вершине импульса (нагрузка 50 Ом) не более 5%
Диапазон установки амплитуды импульсов 1 мВ - 2,8 В
Предел допускаемой относительной погрешности установки амплитуды ±10%

Режимы модуляции и свипирования

Параметр Значение
Виды модуляции АМ, ЧМ, цифровая ЧМ (FSK), цифровая ФМ (PSK), пакетная модуляция, режим качания частоты
Источник модуляции внутренний, внешний
Частота модуляции (АМ) 1 мкГц - 20 кГц
Глубина АМ при частоте несущей ≤ 80 МГц (уровень ≤ 4 дБм) 1 - 120%
Глубина АМ при частоте несущей > 80 МГц (уровень ≤ 4 дБм) 1 - 80%
Абсолютная погрешность установки глубины АМ 5-80% (синус, 100 Гц - 20 кГц) ±(0,1·Муст)%, где Муст - установленная глубина
Частота модуляции (FM) при частоте несущей ≤ 80 МГц 1 мкГц - 20 кГц
Частота модуляции (FM) при частоте несущей > 80 МГц 1 мкГц - 1 кГц
Девиация FM при частоте несущей ≤ 80 МГц 0...Fнес/2, где Fнес - частота несущей
Девиация FM при частоте несущей > 80 МГц 0 - 100 кГц
Абсолютная погрешность установки девиации (синус, 100 Гц - 20 кГц) ±0,1·Fд, где Fд - установленная девиация
FSK - максимальная частота несущей при наличии сигнала манипуляции 80 МГц
FSK - диапазон скачка частоты в импульсе 1 мкГц - 80 МГц
FSK - частота импульсов манипуляции 1 мкГц - 10 кГц
PSK - скачок (изменение) фазы в импульсе 0 - 360°
PSK - частота импульсов манипуляции 1 мкГц - 10 кГц
ГКЧ - режим запуска внутренний, внешний, ручной
ГКЧ - режим качания линейный, логарифмический
Частота несущей в режиме ГКЧ (синус) 1 мкГц - 80 МГц
Частота несущей в режиме ГКЧ (прямоугольная) 1 мкГц - 20 МГц
Время перестройки (линейная) 0,001 - 800 с
Время перестройки (логарифмическая) 0,1 - 80 с
Пакетная модуляция - количество периодов несущей в пакете 1 - 104 (дискретность 1)
Пакетная модуляция - период следования пакетов 1 мс - 800 с (дискретность 1 мс)
Пакетная модуляция - начальная фаза несущей в пакете 0 - 360°

Дополнительный канал B

По дополнительному каналу B предусмотрено формирование сигналов с выбираемым сопротивлением нагрузки 50 Ом/1 МОм. Доступные формы: синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение. Длительность импульсов для прямоугольной формы задается в пределах 1-99% от периода, длительность фронта и среза прямоугольных импульсов - не более 50 нс. Диапазон установки симметричности треугольного сигнала - 0,1-99,9%. Максимальное постоянное напряжение смещения: ±5 В на нагрузке 50 Ом и ±10 В на нагрузке 1 МОм.

Выход TTL

Параметр Значение
Форма сигнала прямоугольная, уровень TTL
Диапазон частот 1 мкГц - 40 МГц
Амплитуда импульсов (нагрузка 50 Ом) 2 - 5 В

Питание и условия эксплуатации

Параметр Значение
Напряжение сети питания переменное 100-240 В
Частота сети 47-63 Гц
Максимальная потребляемая мощность 30 ВА
Нормальные условия эксплуатации температура 23±5 °С, влажность не более 80%
Рабочие условия эксплуатации температура 10-40 °С, влажность не более 80%

Комплект поставки

Наименование Количество
Генератор сигналов высокочастотный ПрофКиП Г4-151 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации с методикой поверки 1 шт.
