ПрофКиП Г4-158 Генератор Сигналов Высокочастотный

ПрофКиП Г4-158 Генератор Сигналов Высокочастотный

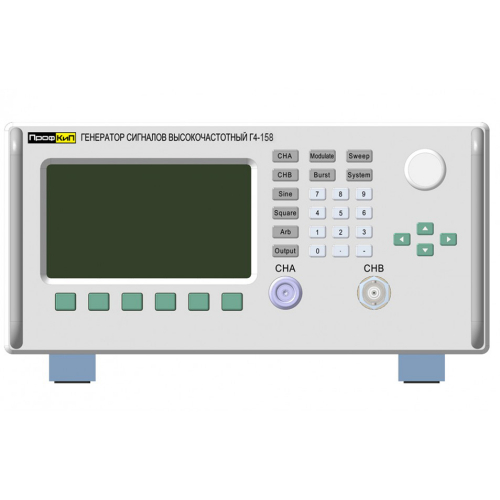

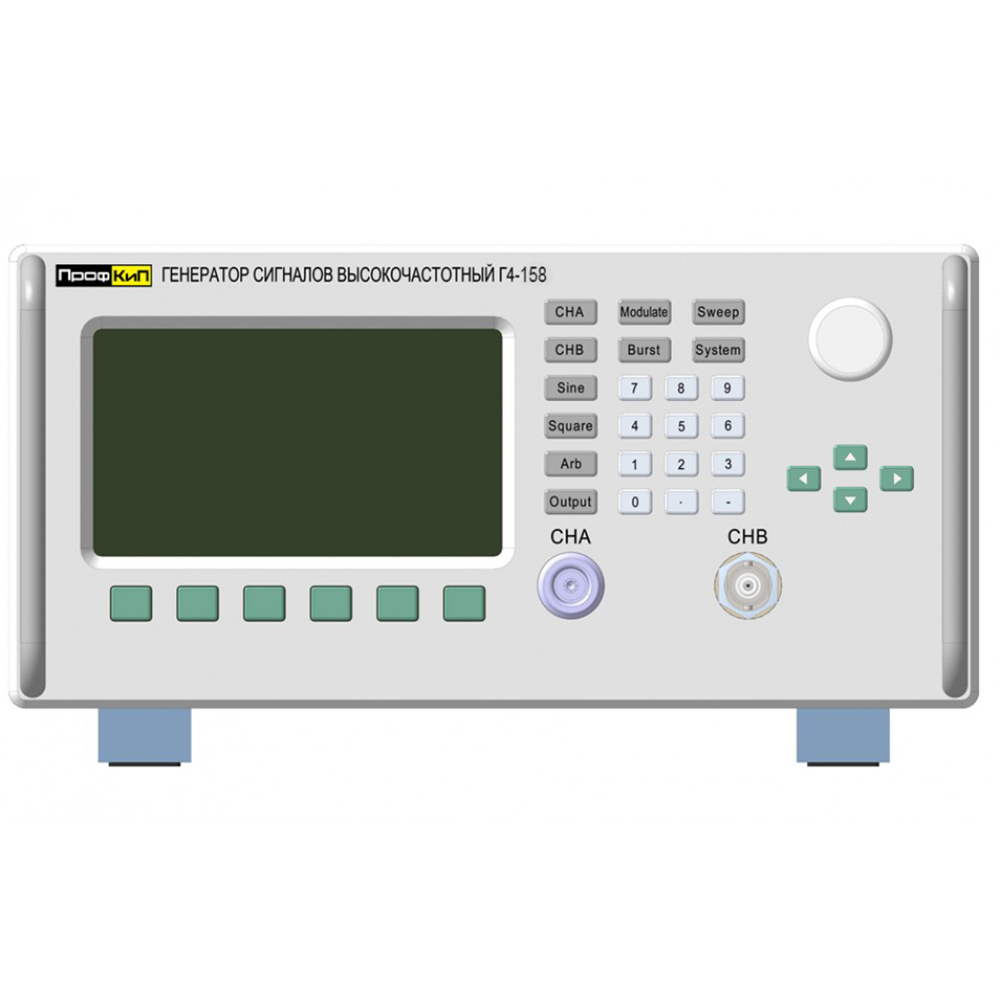

Генератор сигналов высокочастотный ПрофКиП Г4-158

ПрофКиП Г4-158 - высокочастотный генератор для формирования стабильных по частоте сигналов синусоидальной и прямоугольной формы с поддержкой модуляции. Прибор рассчитан на лабораторные измерения, производственные испытания и ремонтные работы, включая применение в мобильных мастерских. Для задач радиосвязи и ВЧ-трактов важным преимуществом является низкий уровень амплитудных и фазовых шумов вблизи несущей.

Назначение и области применения

Генератор предназначен для воспроизведения ВЧ сигналов и их модуляции при разработке, настройке и проверке средств связи, радиоприемных и передающих устройств, узлов синтеза частоты, фильтров и усилителей. Режим свипирования позволяет использовать прибор как генератор качающейся частоты для снятия АЧХ и проведения частотных прогонов.

Функции и режимы работы

Основной выход - формирование синусоидального и прямоугольного сигнала в диапазоне 1 мкГц-200 МГц, включая режим качания частоты.

Дополнительный независимый канал "В" - генерация синусоидальных, прямоугольных и произвольных форм с регулируемым базовым смещением.

Независимое включение/отключение выходов и одновременная работа двух каналов.

Отдельный выход TTL-уровня для синхронизации и управления внешними устройствами.

Виды модуляции: АМ, ЧМ, частотная цифровая манипуляция (ЧМн/FSK), фазовая цифровая манипуляция (ФМн/PSK), пакетная модуляция, режим качания частоты.

Источник модуляции - внутренний или внешний.

Интерфейсы удаленного управления - USB и RS-232.

Многофункциональный ЖК-дисплей для контроля параметров и режимов.

Технические характеристики

Наименование характеристики	Значение
Диапазон частот (основной канал)	1 мкГц-200 МГц
Форма выходного сигнала (основной канал)	синусоидальная, прямоугольная
Номинальное сопротивление нагрузки (выбор пользователем)	50 Ом/1 МОм
Относительная погрешность установки частоты (периода) при частотах менее 1 кГц	не более ±5·10^-5
Относительная погрешность установки частоты (периода) при частотах от 1 кГц до верхнего предела	не более ±1·10^-6
Уровень высших гармоник при уровне не более +10 дБм - для частот ≤ 80 МГц	< -30 дБ
Уровень высших гармоник при уровне не более +10 дБм - для частот более 80 МГц	< -35 дБ
Диапазон регулировки выходного уровня (основной канал)	-120...+13 дБм
Абсолютная погрешность установки опорного уровня 0 дБм на нагрузке 50 Ом	±1,0 дБ
Прямоугольный сигнал - диапазон частот	1 мкГц-20 МГц
Прямоугольный сигнал - длительность фронта и среза, не более	20 нс
Прямоугольный сигнал - выброс на вершине импульса на нагрузке 50 Ом, не более	5%
Прямоугольный сигнал - диапазон установки амплитуды импульсов	1 мВ-2,8 В
Прямоугольный сигнал - предел допускаемой относительной погрешности установки амплитуды импульсов	±10%
Виды модуляции	АМ, ЧМ, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты
Источник модуляции	внутренний, внешний
АМ - форма сигнала модуляции	синус, прямоугольная, треугольная
АМ - частота модуляции	1 мкГц-20 кГц
АМ - глубина модуляции при частоте несущей ≤ 80 МГц (при уровне ≤ 4 дБм)	1...120%
АМ - глубина модуляции при частоте несущей более 80 МГц (при уровне ≤ 4 дБм)	1...80%
АМ - абсолютная погрешность установки глубины модуляции 5...80% при синусоидальной модуляции	±(0,1Муст)%, где Муст - установленная глубина модуляции (для 100 Гц-20 кГц)
ЧМ - частота модуляции при частоте несущей ≤ 80 МГц	1 мкГц-20 кГц
ЧМ - частота модуляции при частоте несущей более 80 МГц	1 мкГц-1 кГц
ЧМ - девиация при частоте несущей ≤ 80 МГц	0...Fнес/2, где Fнес - частота несущей
ЧМ - девиация при частоте несущей более 80 МГц	0...100 кГц
ЧМ - абсолютная допустимая погрешность установки девиации при синусоидальной модуляции (100 Гц-20 кГц)	±0,1Fд, где Fд - установленное значение девиации
FSK - максимальная частота несущей при наличии сигнала манипуляции	80 МГц
FSK - скачок (изменение) частоты в импульсе	1 мкГц-80 МГц
FSK - частота импульсов манипуляции	1 мкГц-10 кГц
PSK - скачок (изменение) фазы в импульсе	0...360°
PSK - частота импульсов манипуляции	1 мкГц-10 кГц
Режим качания частоты - запуск	внутренний, внешний, ручной
Режим качания частоты - закон перестройки	линейный, логарифмический
Режим качания частоты - частота несущей для синусоидального сигнала	1 мкГц-80 МГц
Режим качания частоты - частота несущей для прямоугольного сигнала	1 мкГц-20 МГц
Режим качания частоты - время перестройки (линейная)	0,001...800 с
Режим качания частоты - время перестройки (логарифмическая)	0,1...80 с
Пакетная модуляция (Bust) - количество периодов несущей в пакете	1...10⁴ с дискретностью 1
Пакетная модуляция (Bust) - период следования пакетов	1 мс...800 с с дискретностью 1 мс
Пакетная модуляция (Bust) - начальная фаза несущей в пакете	0...360°
Дополнительный канал "В" - номинальное сопротивление нагрузки (выбор пользователем)	50 Ом/1 МОм
Дополнительный канал "В" - формы выходного сигнала	синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение
Дополнительный канал "В" - диапазон установки длительности импульсов (прямоугольная форма)	1...99% от периода
Дополнительный канал "В" - длительность фронта и среза прямоугольных импульсов, не более	50 нс
Дополнительный канал "В" - диапазон установки симметричности треугольного сигнала	0,1...99,9%
Дополнительный канал "В" - максимальное постоянное напряжение смещения на нагрузке 50 Ом	±5 В
Дополнительный канал "В" - максимальное постоянное напряжение смещения на нагрузке 1 МОм	±10 В
Выход TTL - форма сигнала	прямоугольная с уровнем TTL
Выход TTL - диапазон частот	1 мкГц-40 МГц
Выход TTL - амплитуда импульсов на нагрузке 50 Ом	2...5 В
Питание - напряжение сети	переменное 100...240 В
Питание - частота сети	47...63 Гц
Питание - максимальная потребляемая мощность	30 ВА
Нормальные условия - температура окружающей среды	23±5°С
Нормальные условия - относительная влажность, не более	80%
Рабочие условия - температура окружающей среды	10...40°С
Рабочие условия - относительная влажность, не более	80%
Интерфейс	USB, RS-232
Страна производства	Россия

Наименование характеристики

Значение

Диапазон частот (основной канал)

1 мкГц-200 МГц

Форма выходного сигнала (основной канал)

синусоидальная, прямоугольная

Номинальное сопротивление нагрузки (выбор пользователем)

50 Ом/1 МОм

Относительная погрешность установки частоты (периода) при частотах менее 1 кГц

не более ±5·10^-5

Относительная погрешность установки частоты (периода) при частотах от 1 кГц до верхнего предела

не более ±1·10^-6

Уровень высших гармоник при уровне не более +10 дБм - для частот ≤ 80 МГц

< -30 дБ

Уровень высших гармоник при уровне не более +10 дБм - для частот более 80 МГц

< -35 дБ

Диапазон регулировки выходного уровня (основной канал)

-120...+13 дБм

Абсолютная погрешность установки опорного уровня 0 дБм на нагрузке 50 Ом

±1,0 дБ

Прямоугольный сигнал - диапазон частот

1 мкГц-20 МГц

Прямоугольный сигнал - длительность фронта и среза, не более

20 нс

Прямоугольный сигнал - выброс на вершине импульса на нагрузке 50 Ом, не более

Прямоугольный сигнал - диапазон установки амплитуды импульсов

1 мВ-2,8 В

Прямоугольный сигнал - предел допускаемой относительной погрешности установки амплитуды импульсов

±10%

Виды модуляции

АМ, ЧМ, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты

Источник модуляции

внутренний, внешний

АМ - форма сигнала модуляции

синус, прямоугольная, треугольная

АМ - частота модуляции

1 мкГц-20 кГц

АМ - глубина модуляции при частоте несущей ≤ 80 МГц (при уровне ≤ 4 дБм)

1...120%

АМ - глубина модуляции при частоте несущей более 80 МГц (при уровне ≤ 4 дБм)

1...80%

АМ - абсолютная погрешность установки глубины модуляции 5...80% при синусоидальной модуляции

±(0,1Муст)%, где Муст - установленная глубина модуляции (для 100 Гц-20 кГц)

ЧМ - частота модуляции при частоте несущей ≤ 80 МГц

1 мкГц-20 кГц

ЧМ - частота модуляции при частоте несущей более 80 МГц

1 мкГц-1 кГц

ЧМ - девиация при частоте несущей ≤ 80 МГц

0...Fнес/2, где Fнес - частота несущей

ЧМ - девиация при частоте несущей более 80 МГц

0...100 кГц

ЧМ - абсолютная допустимая погрешность установки девиации при синусоидальной модуляции (100 Гц-20 кГц)

±0,1Fд, где Fд - установленное значение девиации

FSK - максимальная частота несущей при наличии сигнала манипуляции

80 МГц

FSK - скачок (изменение) частоты в импульсе

1 мкГц-80 МГц

FSK - частота импульсов манипуляции

1 мкГц-10 кГц

PSK - скачок (изменение) фазы в импульсе

0...360°

PSK - частота импульсов манипуляции

1 мкГц-10 кГц

Режим качания частоты - запуск

внутренний, внешний, ручной

Режим качания частоты - закон перестройки

линейный, логарифмический

Режим качания частоты - частота несущей для синусоидального сигнала

1 мкГц-80 МГц

Режим качания частоты - частота несущей для прямоугольного сигнала

1 мкГц-20 МГц

Режим качания частоты - время перестройки (линейная)

0,001...800 с

Режим качания частоты - время перестройки (логарифмическая)

0,1...80 с

Пакетная модуляция (Bust) - количество периодов несущей в пакете

1...10⁴ с дискретностью 1

Пакетная модуляция (Bust) - период следования пакетов

1 мс...800 с с дискретностью 1 мс

Пакетная модуляция (Bust) - начальная фаза несущей в пакете

0...360°

Дополнительный канал "В" - номинальное сопротивление нагрузки (выбор пользователем)

50 Ом/1 МОм

Дополнительный канал "В" - формы выходного сигнала

синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение

Дополнительный канал "В" - диапазон установки длительности импульсов (прямоугольная форма)

1...99% от периода

Дополнительный канал "В" - длительность фронта и среза прямоугольных импульсов, не более

50 нс

Дополнительный канал "В" - диапазон установки симметричности треугольного сигнала

0,1...99,9%

Дополнительный канал "В" - максимальное постоянное напряжение смещения на нагрузке 50 Ом

±5 В

Дополнительный канал "В" - максимальное постоянное напряжение смещения на нагрузке 1 МОм

±10 В

Выход TTL - форма сигнала

прямоугольная с уровнем TTL

Выход TTL - диапазон частот

1 мкГц-40 МГц

Выход TTL - амплитуда импульсов на нагрузке 50 Ом

2...5 В

Питание - напряжение сети

переменное 100...240 В

Питание - частота сети

47...63 Гц

Питание - максимальная потребляемая мощность

30 ВА

Нормальные условия - температура окружающей среды

23±5°С

Нормальные условия - относительная влажность, не более

80%

Рабочие условия - температура окружающей среды

10...40°С

Рабочие условия - относительная влажность, не более

80%

Интерфейс

USB, RS-232

Страна производства

Россия

Конструкция и эксплуатационные особенности

ПрофКиП Г4-158 выполнен как двухканальный генератор с независимым управлением выходами, что удобно при сравнительных испытаниях, синхронизации стендов и настройке трактов "передатчик-приемник". Нагрузочное сопротивление 50 Ом/1 МОм выбирается пользователем в зависимости от согласования с измеряемым объектом. Наличие USB и RS-232 упрощает интеграцию в автоматизированные измерительные системы, а выход TTL позволяет организовать запуск, метки и синхросигналы для внешних приборов.

Преимущества применения

Широкий диапазон частот 1 мкГц-200 МГц и поддержка свипирования для частотных измерений.

Два независимых канала и отдельный TTL-выход - удобно для комплексных стендовых задач.

Гибкие режимы модуляции (АМ, ЧМ, FSK, PSK, пакетная) для проверки узлов связи.

Регулировка выходного уровня -120...+13 дБм и нормированная точность установки опорного уровня.

Работа от сети 100...240 В, 47...63 Гц при потребляемой мощности до 30 ВА.

Комплект поставки

Позиция	Количество
Генератор ПрофКиП Г4-158	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации с методикой поверки	1 шт.

Позиция

Количество

Генератор ПрофКиП Г4-158

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации с методикой поверки

1 шт.
