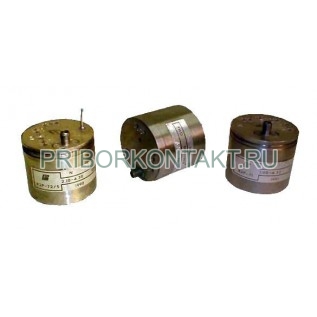

Генераторный блок Я2Р-73

Я2Р-73

Генераторный блок Я2Р-73

Также этот блок может называться: Я2Р 73, Я2Р73.

Я2Р-73 блок генераторный предназначается для встраивания в РИА в качестве источника СВЧ сигнала.

Технические характеристики Я2Р-73:

Модификации блоков Я2Р-73 представлены в таблице:

Минимальный уровень выходной мощности - 10 мВт.

Минимальный уровень в полосе запаса по частоте - 1 мВт.

Крутизна перестройки по основной катушке - 23±2 МГц/мА.

Крутизна перестройки по модуляционной катушке - 175±20 кГц/мА.

Девиация частоты по модуляционной катушке - ±50 МГц.

Гистерезис (модификация Я2Р-73) - 16 МГц.

Неравномерность уровня выходной мощности - 6 дБ.

Точность установки частоты в рабочем интервале температур - ±25 МГц.

Спектральная плотность АМ шумов при отстройке 20 МГц - 165 дБ/Гц.

Технические характеристики модификаций Я2Р-73/3 та Я2Р-73/4:

Неравномерность частотной характеристики ГВЗ:

- в рабочем диапазоне частот - 8 нс;

- в полосе частот 500 МГц - 5 нс.

Крутизна перепада неравной частотной характеристики ГВЗ - 0,02 нс/МГц.

Неравномерность частотной характеристики ДУ в полосе 500 МГц - 5%.

Крутизна перепада неравномерной частотной характеристики ДУ - 0,02%.

Наработка на отказ Я2Р-73 - не менее 50 000 ч.

Гамма-процентный ресурс при γ=90% - не менее 10 000 ч.

Гамма-процентный срок службы при γ=90% - не менее 10 лет.

Гамма-процентный срок сохраняемости при γ=90% - не менее 10 лет.

Габаритные размеры:

- блока - не более 47×52×54 мм;

- в упаковке - не более 200×130×100 мм.

Масса:

- блока Я2Р-73 - не более 0,650 кг;

- в упаковке - не более 1,15 кг.

Блоки Я2Р-73 представляют собой магнитную систему, которая состоит из двух катушек управления и промежуточной пермаллоевой вставки, в которой размещены генератор СВЧ, стабилизатор напряжения, термостабилизатор и схема защиты.

Условия эксплуатации Я2Р-73:

Температура окружающего воздуха - от -30° С до +60° С (от 243 К до 333 К).

Относительная влажность при +25° С - до 98%.

Атмосферное давление - от 60 кН/м² до 100 кН/м².
