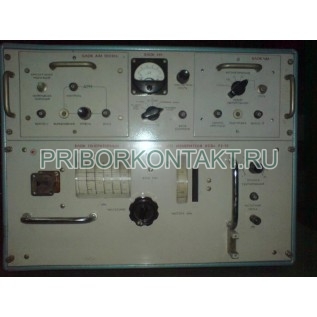

Блок генераторный Я2Р-30

Я2Р-30

Блок генераторный Я2Р-30

Также это изделие может называться: Я2Р30, Я2Р 30, Я2Р-ЗО, Я2РЗО, Я2Р ЗО, ya2r-30, ya2r30, ya2r 30.

Я2Р-30 блок генераторный предназначается для встраивания в РИА в качестве источника СВЧ сигнала.

Блок генераторный представляет собой магнитную систему, состоящую из двух катушек управления и промежуточной пермаллоевой вставки, в которой размещены: генератор СВЧ, стабилизатор напряжения, термостабилизатор и схема зашиты.

Полоса свипирования - от 1 до 10.

Генераторы Я2Р-30 СВЧ выполнены на диоде Ганна. В качестве перестраиваемого высокодобротного контура генератора используется ферритовой резонатор (сфера) с витками связи, помещенными в поле электромагнита. Снижение ТКЧ достигается подогревом сферы на брокеритовом держателе до 75-85° С нихромовой спиралью, намотанной непосредственно на держатель. Точность поддержания температуры на сфере ±(2-3)° С.

Линейная перестройка частоты осуществляется изменением напряженности магнитного поля, создаваемого электромагнитом при линейном измерении тока, протекающего в катушках управления.

Интегральный стабилизатор напряжения создает на диоде Ганна линейно изменяемое напряжение и управляется внешним сигналом, синхронный с током управления электромагнита, т.е. с рабочей частотой.

Интегральная схема защиты диода Ганна от теплового разрушения (термозащита), выполненная по тригерной схеме, запирает стабилизатор напряжения и снимает питание с диода Ганна при превышении теплоотводящей пластины, на которой закреплен диод Ганна выше 70-75° С.

Условия эксплуатации Я2Р-30:

Температура окружающей среда - от -30° С до +60° С.

Относительная влажность воздуха при температуре +25° С - до 96%.

Атмосферное давление - от 60 кН/м² до 100 кН/м².
