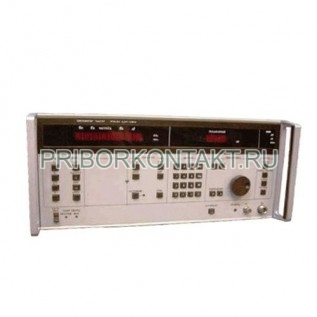

Синтезатор частоты РЧ6-04

РЧ6-04

Синтезатор частоты РЧ6-04

Также этот прибор может называться: РЧ6 04, РЧ604, Р46-оч, rch6-04, rch6-04, rch6 04, rch604.

РЧ6-04 синтезатор частоты предназначен для генерирования регулируемых по мощности высокочастотных сигналов с различными видами модуляции - AM, ЧМ, ЧТ, ФТ, ФРМ, ФРМ-2.

Технические характеристики РЧ6-04:

Диапазон выходных частот - от 0,01 МГц до 110 МГц.

Шаг перестройки - 1 Гц.

Ослабление побочных составляющих - не менее 80 дБ.

Нестабильность по частоте за 24 ч - ±5·10^-10.

Пределы относительной погрешности по частоте за 1 год - ±5·10^-7.

Диапазон калиброванных ослаблений РЧ6-04 - от 0 до 149,9 дБ.

Пределы основной погрешности ослабления аттенюатора - ±6 дБ.

Среднеквадратичное значение девиации паразитной ЧМ - 7 Гц.

Относительная спектральная плотность мощности фазовых шумов при отстройке 20 кГц - (-120) дБ/Гц.

Питание от сети переменного тока:

- напряжением - 220 В;

- частотой - 50 Гц.

Потребляемая мощность РЧ6-04 - 250 В·А.

Габаритные размеры - 213×488×592 мм.

Масса - не более 45 кг.

РЧ6-04 применяется для поверки радиоизмерительной аппаратуры, контроля параметров радиоприемных устройств, измерения характеристик радиокомпонентов и в качестве высокостабильных по частоте гетеродинов для научных исследований.

Встроенный микропроцессор обеспечивает управление параметрами сигнала и режимами работы, диагностику неисправностей и ошибок оператора, запоминает 10 состояний прибора.

Синтезаторы частоты РЧ6-04 имеют дистанционное управление параметрами сигнала с режимами работы через КОП и могут использоваться в качестве источника стимулирующих сигналов в стационарных и подвижных автоматизированных измерительных комплексах.
