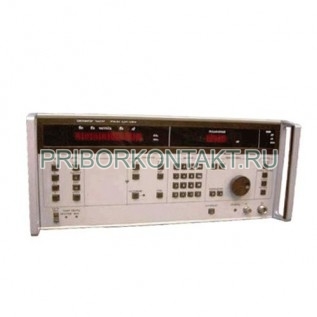

РЧ6-01

Также этот прибор может называться: РЧ6 01, РЧ601, Р46-01, rch6-01, rch6 01, rch601.

РЧ6-01 синтезатор частоты предназначен для генерирования высокостабильных по частоте электрических сигналов и калиброванных по мощности электрических колебаний с регулируемой выходной мощностью.

Синтезаторы РЧ6-01 могут быть использованы для осуществления контролирования показателей устройств, поверки радиоизмерительной аппаратуры, измерения параметров компонентов и в качестве высокостабильных по частоте гетеродинов для проведения научных исследований.

Диапазон выходных частот - от 1,07 ГГц до 4 ГГц.

Дискретность установки частоты (с внешним синтезатором) - 5 кГц (1 Гц).

Нестабильность по частоте за 24 ч - ±5·10^-10?f.

Пределы относительной погрешности по частоте за 12 месяцев - ±3·10^-7?f.

Мощность выходного сигнала - не менее 5 мВт.

Пределы коррекции частоты внутреннего кварцевого генератора РЧ6-01 - не менее ±4·10^-7.

Относительная погрешность по частоте выходного сигнала внутреннего кварцевого генератора при выпуске - ±10^-8.

Относительный уровень гармонических составляющих в спектре выходного сигнала - не более -25 дБ.

Относительный уровень гармонических составляющих в полосе частот прибора:

- при отстройках от несущей более 500 кГц - не более -60 дБ;

- при отстройках от несущей от 100 кГц до 500 кГц - не более -40 дБ.

Ослабление:

- побочных составляющих - 60 дБ;

- выходного сигнала через 0,1 дБ - от 0 до 30 дБ.

Пределы основной погрешности ослабления аттенюатора РЧ6-01 - от 1 дБ до 4 дБ.

Относительная спектральная плотность мощности фазовых шумов:

- при отстройке 80 Гц - (-46) дБ/Гц;

- при отстройке 20 кГц - (-75) дБ/Гц;

- при отстройке 100 кГц - (-90) дБ/Гц.

Относительный уровень составляющих в спектре выходного сигнала, отстоящих от несущей на величины, кратные частоте сети питания - не более -30 дБ.

Мощность выходного сигнала при установленном ослаблении внутреннего аттенюатора 0 дБ - не менее 10 дБ.

Неравномерность мощности в диапазоне частот при установленном ослаблении внутреннего аттенюатора 0 дБ - ±1,5 дБ.

Частотная зависимость коэффициента деления мощности ответвителя направленного - ±0,5 дБ.

Наработка на отказ прибора синтезатор РЧ6-01 - 3000 ч.

Потребляемая мощность - 250 В·А.

Питание от сети:

- напряжением - 220±22 В;

- частотой - 50 Гц.

Габаритные размеры - 213?488?592 мм.

Масса - не более 42 кг.

Синтезатор РЧ6-01 обладает дистанционным управлением показателей сигнала, а также режимами функционирования через КОП. Его можно эксплуатировать также как источник сигналов как в стационарных, также и в подвижных автоматизированных измерительных комплексах, которые не требуют работы на ходу.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 98%.

Атмосферное пониженное давление - 60 кПа.
