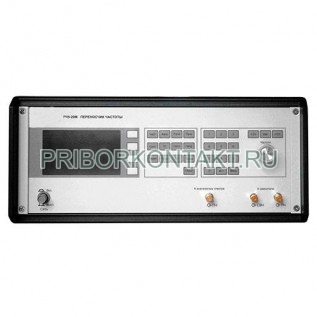

РЧ5-29М/04

Также этот прибор может называться: РЧ529М/04, РЧ5 29М/04, Р45-29М/04, rch5-29m/04, rch529m/04, rch5 29m/04.

РЧ5-29М/04 переносчик частоты предназначен для контроля и исследования различных источников сигналов, радиопередающих устройств, синтезаторов, преобразователей частоты, измерительных генераторов и других радиотехнических устройств в условиях цехов и лабораторий.

Диапазон частот - от 53,57 ГГц до 78,33 ГГц.

Поддиапазон - 2.

Входной смеситель - СГ-04.

Сечение волновода - 3,6?1,8.

Выход ПЧ (канал) - 3,5/1,5 мм.

Диапазон частот выходных сигналов (ПЧ) - от 0,3 ГГц до 1,5 ГГц.

КСВН сигналов выходов смесителей прибора РЧ5-29М/04 - не более 4.

Автоматическое измерение частоты входных синусоидальных сигналов - от 2 мкВт до 1 мВт.

Допускаемые погрешности измерения частоты входного синусоидального сигнала в нормальных и рабочих условиях применения - ±10^-6.

Допускаемые погрешности установки частоты гетеродина в нормальных и рабочих условиях применения - ±10^-6.

Предел паразитной девиации гетеродина - 10^-7.

Питание прибора переносчик частоты РЧ5-29М/04 осуществляется от сети питания:

- напряжением - 220±22 В;

- частотой - 50±1 Гц.

Содержание гармоник - не более 5%.

Мощность, потребляемая прибором частотомер РЧ5-29М/04, от сети питания при минимальном напряжении - не более 175 В·А.

Относительный уровень собственных шумов гетеродина при отстройке от несущей частоты на 3 кГц в полосе частот 1 кГц - не более -30 дБ.

Относительный уровень помех РЧ5-29М/04, обусловленных интермодуляционными искажениями третьего порядка при воздействии на вход других синусоидальных сигналов равных амплитуд с уровнем 1 мкВт и величиной расстройки между ними 10 МГц в диапазоне рабочих частот - не более -40 дБ.

Переносчики частоты РЧ5-29М/04 могут работать в режиме дистанционного управления через интерфейс USB.
