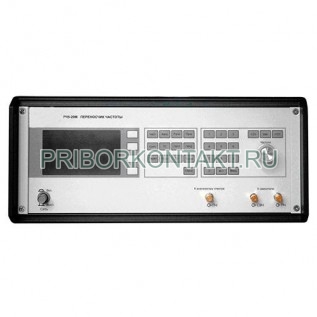

РЧ5-29М/02

Также этот прибор может называться: РЧ529М/02, РЧ5 29М/02, Р45-29М/02, rch5-29m/02, rch529m/02, rch5 29m/02.

РЧ5-29М/02 переносчик частоты предназначен для автоматического измерения частоты входных синусоидальных сигналов и автоматического измерения частоты.

Диапазон частот - от 129,2 ГГц до 142,8 ГГц.

Поддиапазон - 4.

Входной смеситель - СГ-02.

Сечение волновода - 2,4?1,2.

Выход ПЧ (канал) - 3,5/1,5.

Диапазон частот выходных сигналов (ПЧ) - от 0,3 ГГц до 1,5 ГГц.

КСВН сигналов выходов смесителей прибора РЧ5-29М/02 - не более 4.

Автоматическое измерение частоты.

Управление от компьютера по КОП.

РЧ5-29М/02 переносчик частоты обеспечивает автоматическое измерение частоты входных синусоидальных сигналов при уровнях мощности - от 2 мкВт до 1 мВт.

Пределы допускаемых значений погрешности измерения частоты входного синусоидального сигнала в нормальных и рабочих условиях применения - ±10^-6.

Пределы допускаемых значений погрешности установки частоты гетеродина в нормальных и рабочих условиях применения - ±10^-6.

Предел паразитной девиации гетеродина - 10^-7.

Относительный уровень собственных шумов гетеродина при отстройке от несущей частоты на 3 кГц в полосе частот 1 кГц - не более -30 дБ.

Относительный уровень помех прибора, обусловленных интермодуляционными искажениями третьего порядка при воздействии на вход других синусоидальных сигналов равных амплитуд с уровнем 1 мкВт и величиной расстройки между ними 10 МГц в диапазоне рабочих частот - не более -40 дБ.

Питание прибора РЧ5-29М/02 осуществляется от сети питания:

- напряжением - 220 ±22 В;

- частотой - 50±1 Гц.

Содержание гармоник - не более 5%.

Мощность, потребляемая прибором от сети питания при минимальном напряжении - не более 175 В?А.

РЧ5-29М/02 переносчики частоты применяются для контроля и исследования различных источников сигналов, радиопередающих устройств, синтезаторов, преобразователей частоты, измерительных генераторов и других радиотехнических устройств в условиях цехов и лабораторий.

Прибор является электронно счетным частотомером с переносом частоты, предназначен для автоматического измерения частоты входных синусоидальных сигналов от 78,33 ГГц до 178,4 ГГц и переноса измеряемых сигналов частотой от 78,33 ГГц до 178,4 ГГц в диапазон частот от 0,3 ГГц до 1,5 ГГц и автоматического измерения частоты, а при работе совместно с анализатором спектра, работающим в диапазоне частот от 0,3 ГГц до 1,5 ГГц, для исследования спектра непрерывных и периодически повторяющихся сигналов в диапазонах частот от 78,33 ГГц до 178,4 ГГц.

Диапазон частот входных сигналов от 78,33 ГГц до 178,4 ГГц перекрывается двумя поддиапазонами; граничные частоты поддиапазона определены волноводными каналами сигнального входа входных смесителей.

РЧ5-29М/02 частотомер может работать в режиме дистанционного управления через интерфейс USB.
